Ask13

Je vous propose une page sur ce beau planeur qu'est l'Ask13.Le projet à débuté il y a environ 4 ans.Je n'avais pas encore eut le temps de mettre en ligne les différentes photos.Ce sera chose faite car je posterais les différentes étapes au fur et à mesure que je retrouverais ces dernières.

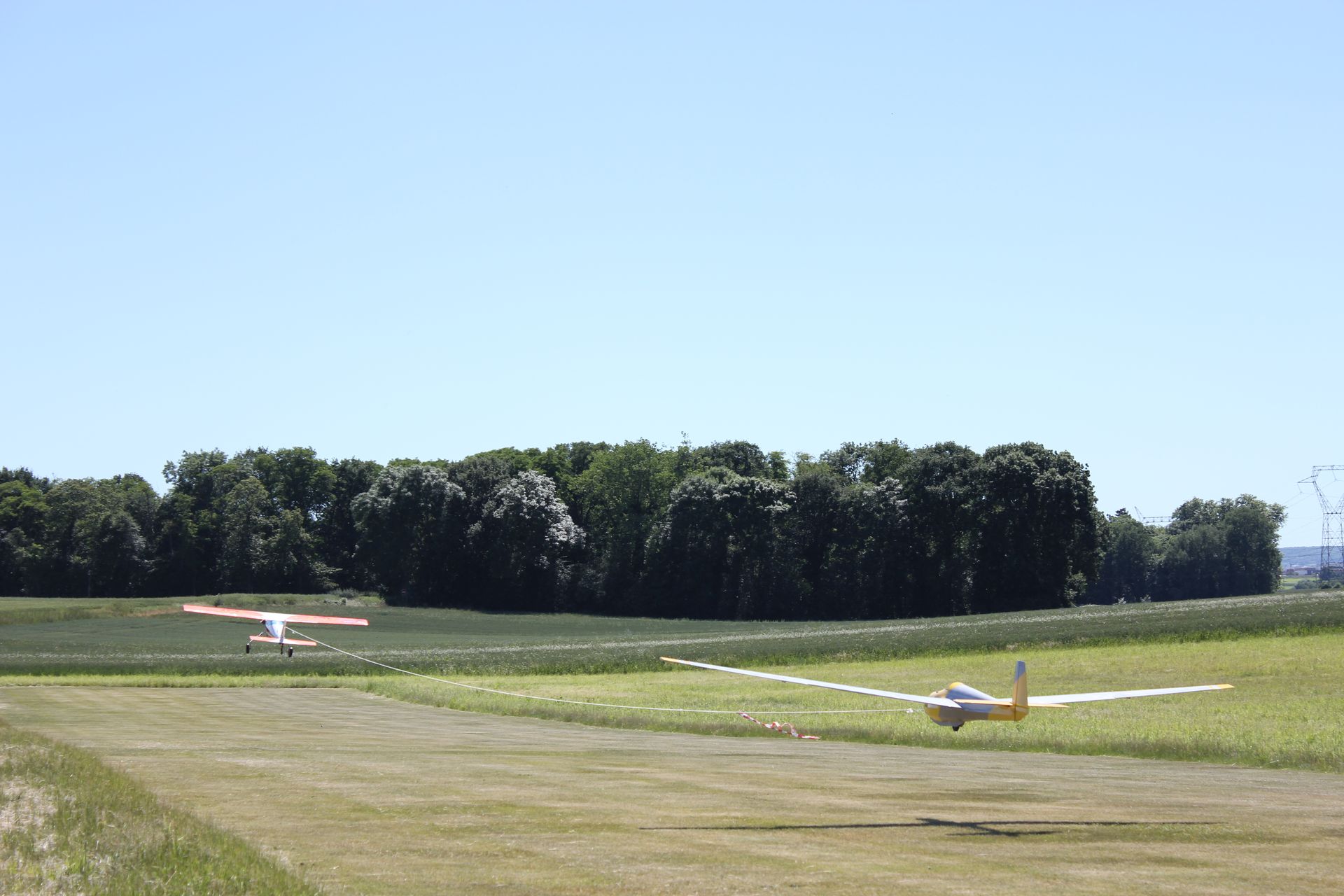

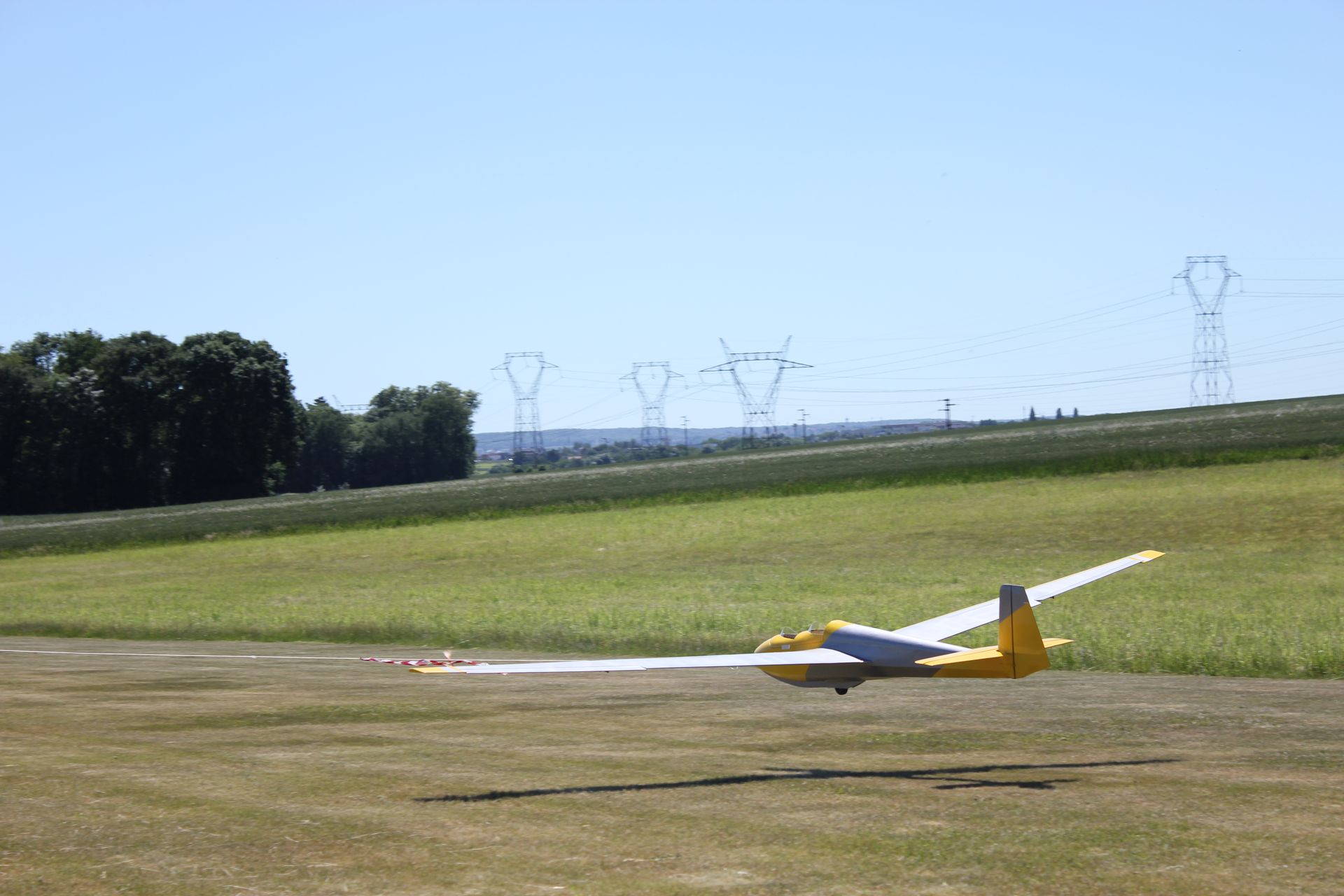

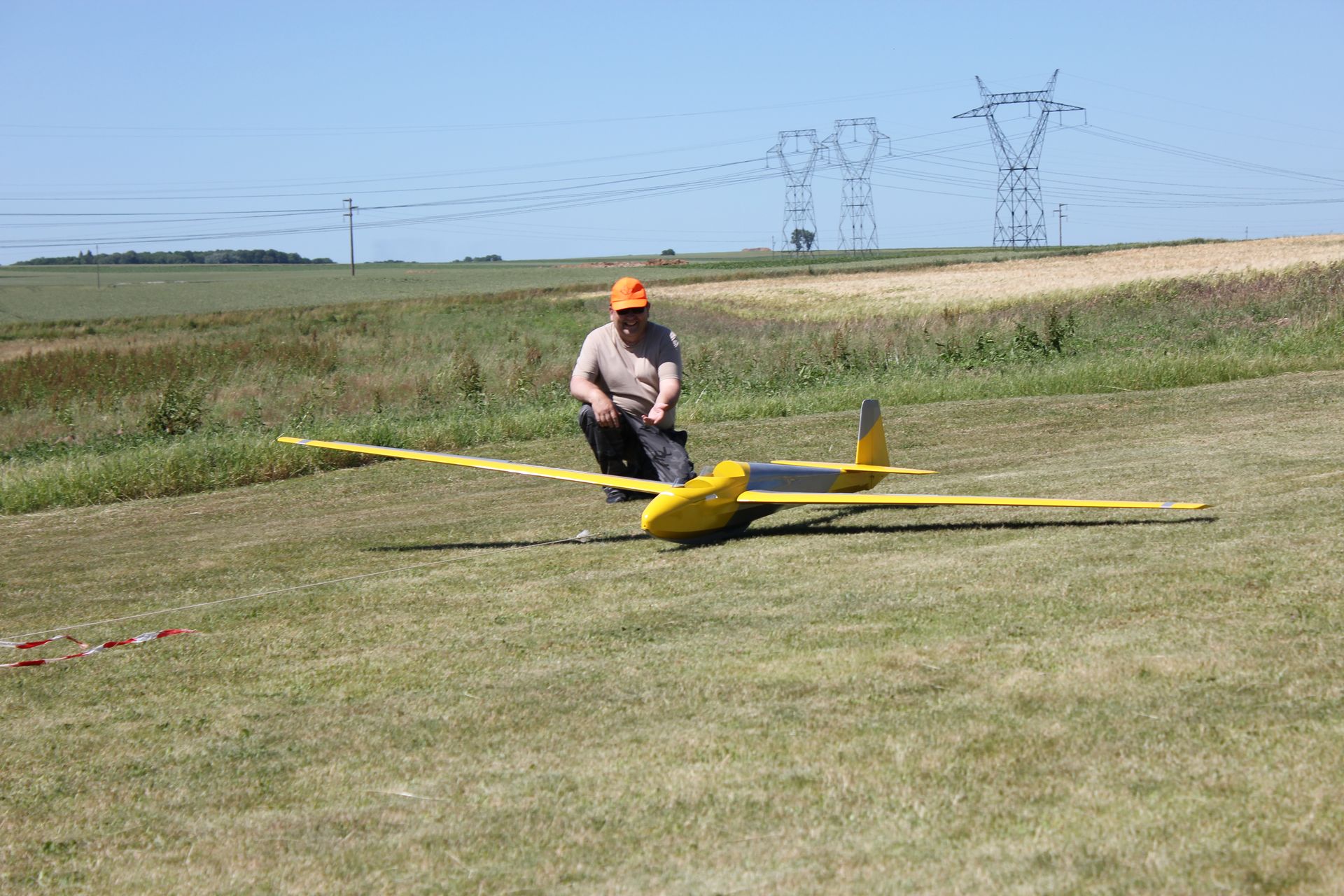

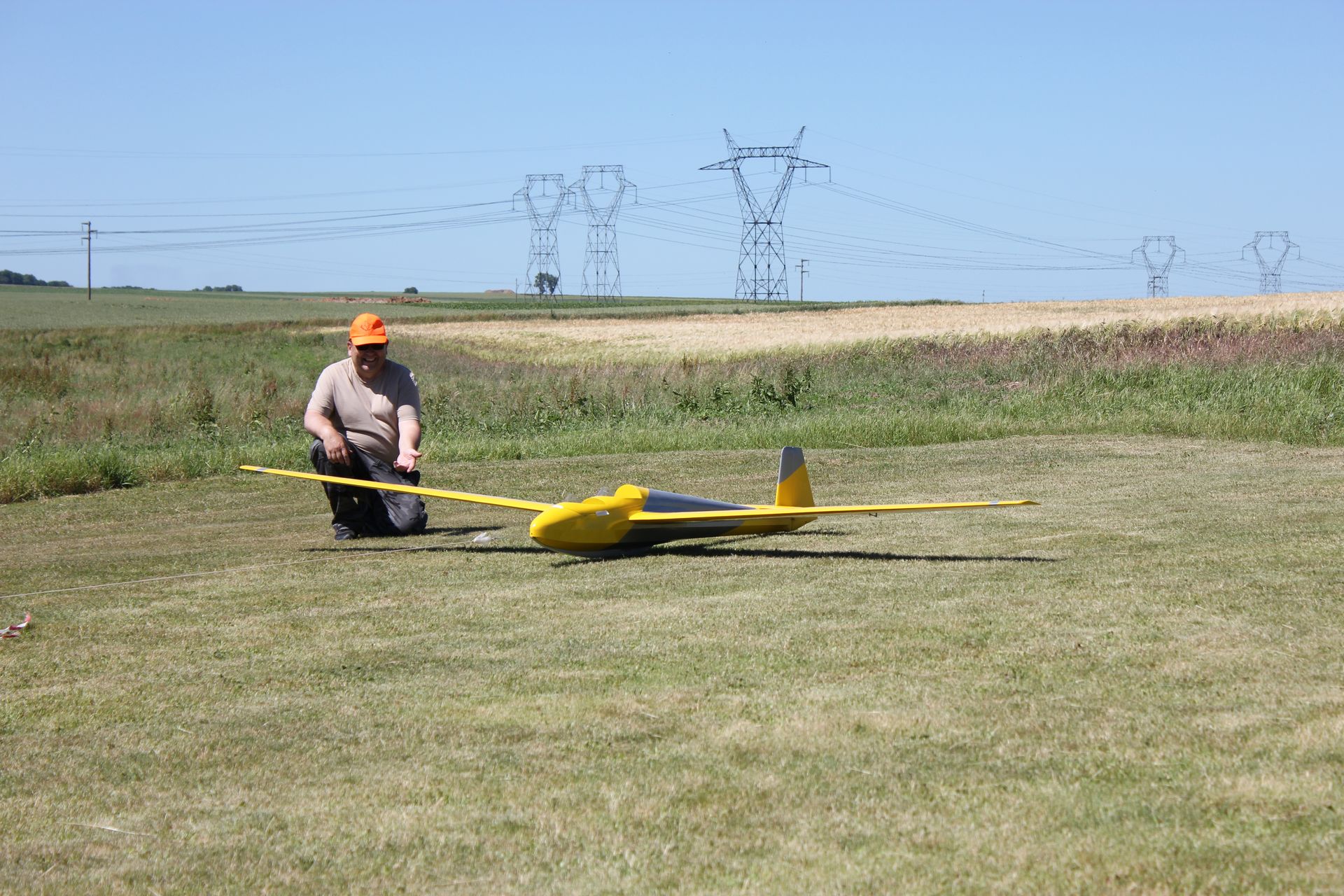

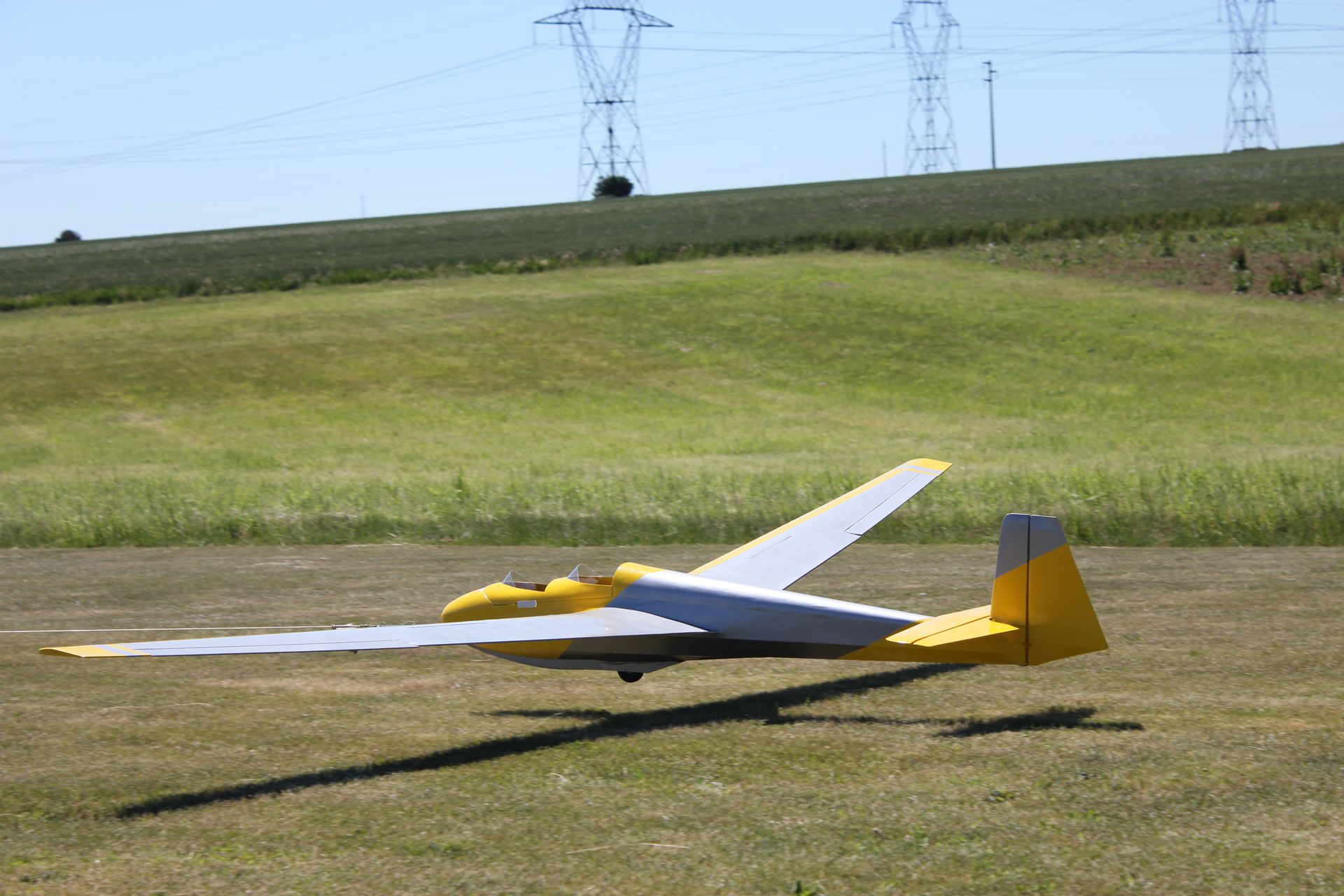

Rencontre planeur à Cergy-Pontoise (Juin 2017).

IMG 4273

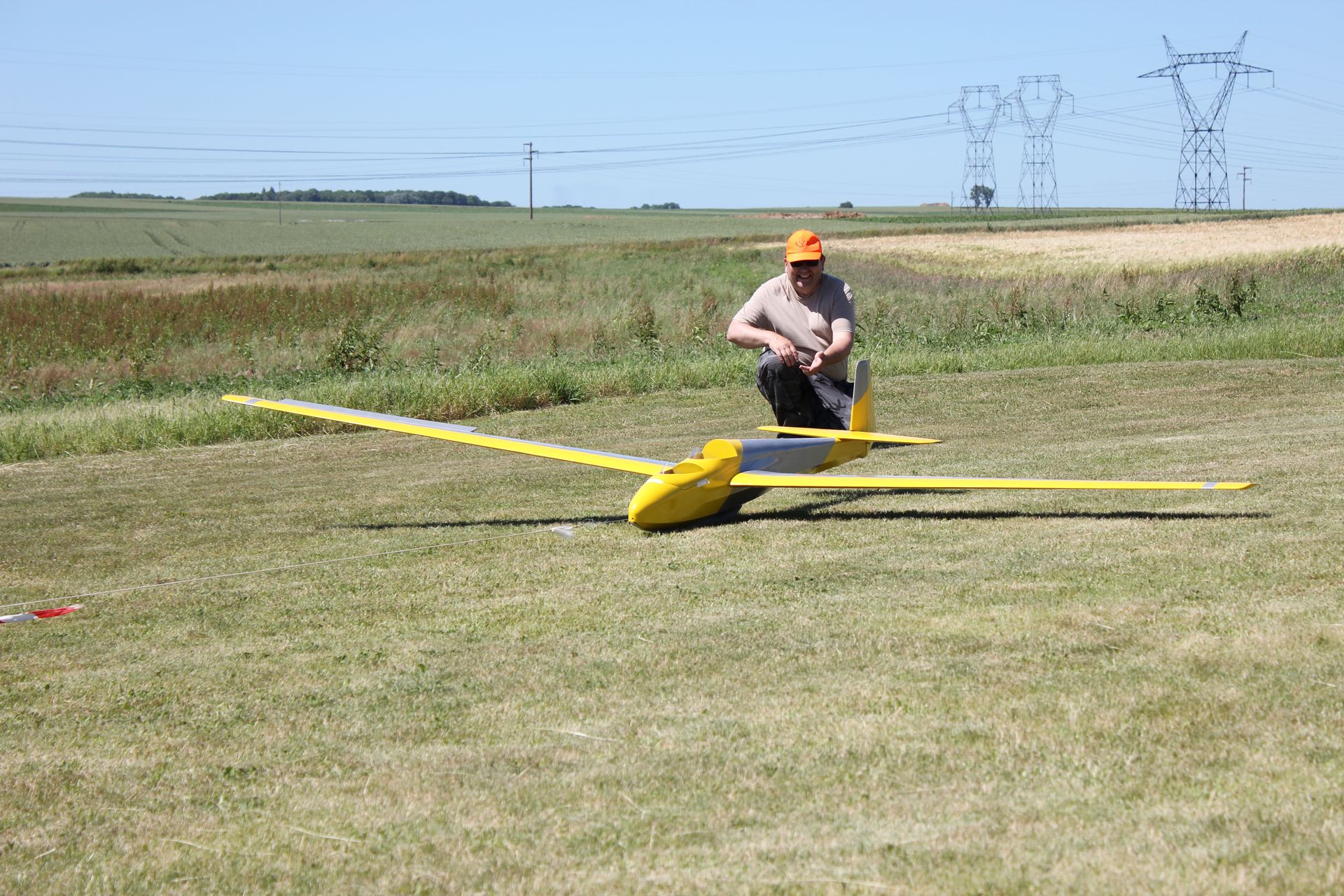

IMG 4275

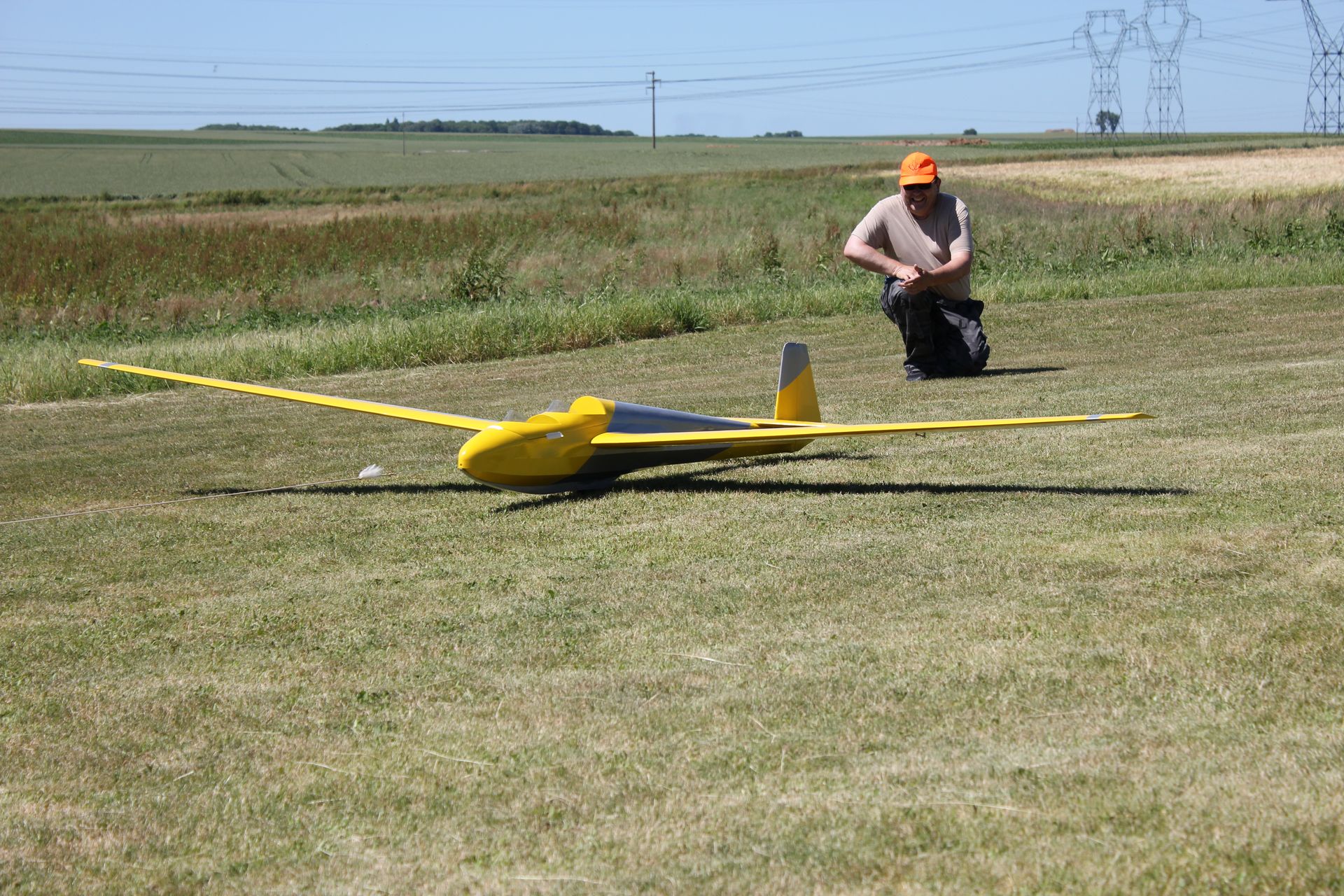

IMG 4276

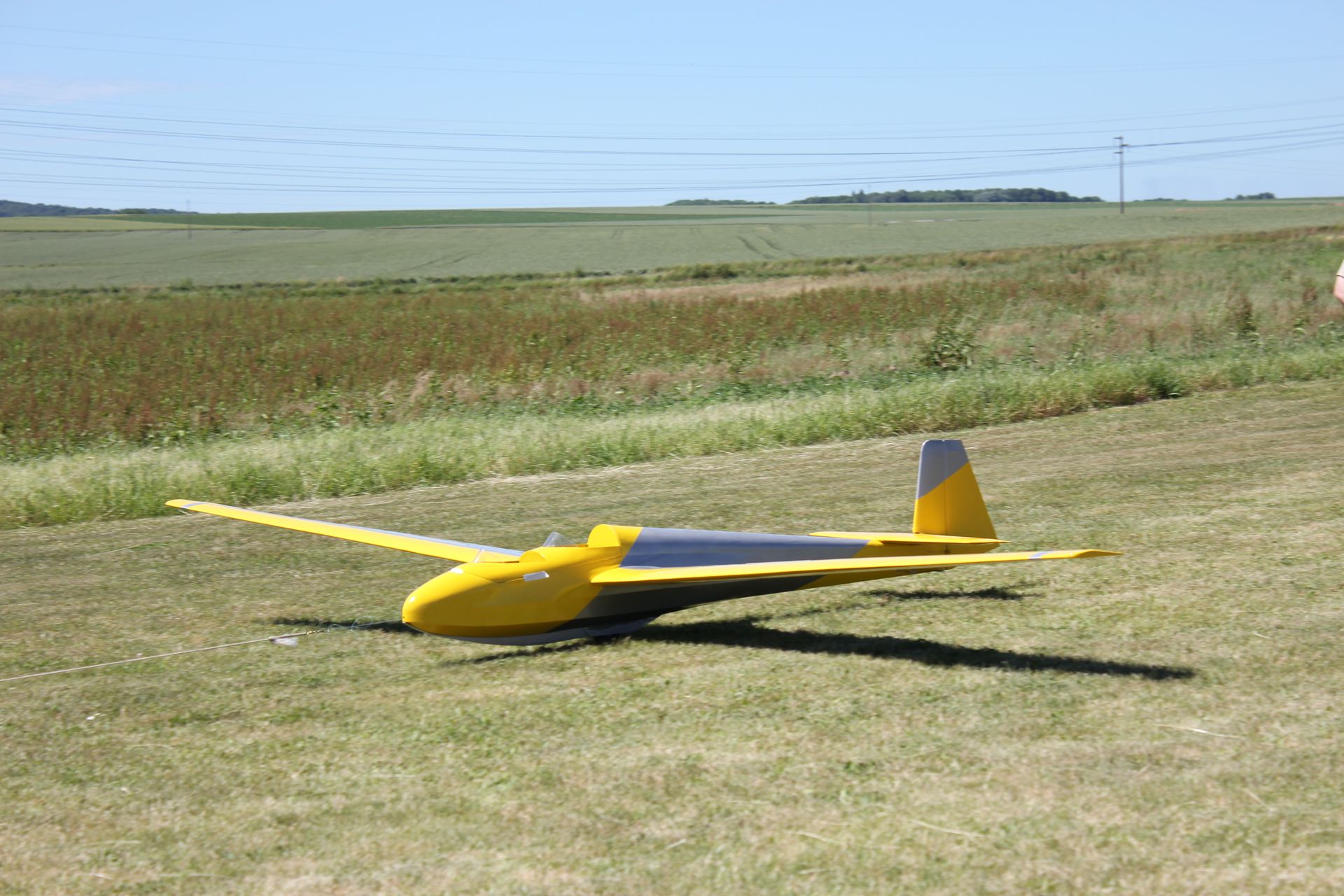

IMG 4277

IMG 4281

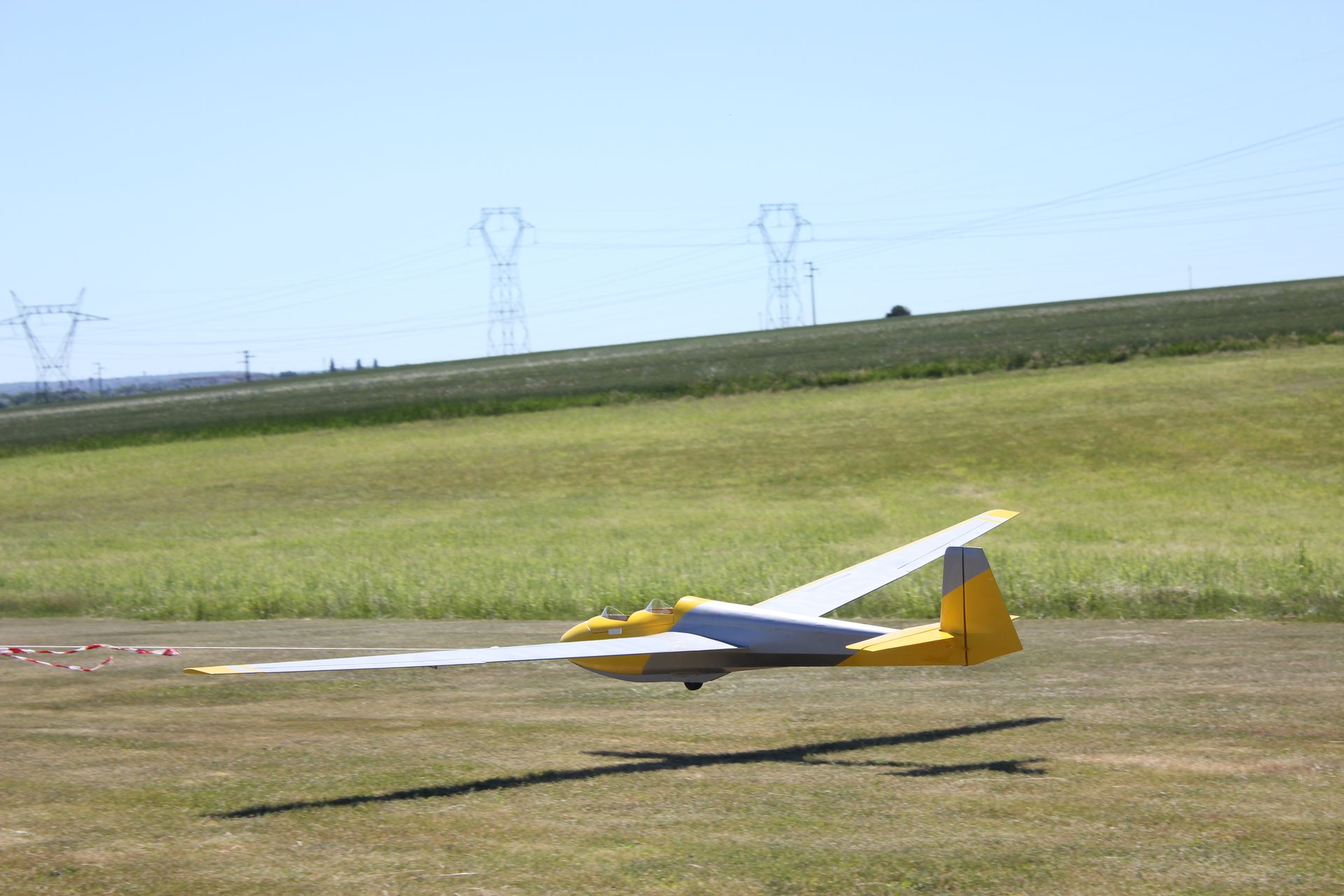

IMG 4282

IMG 4283

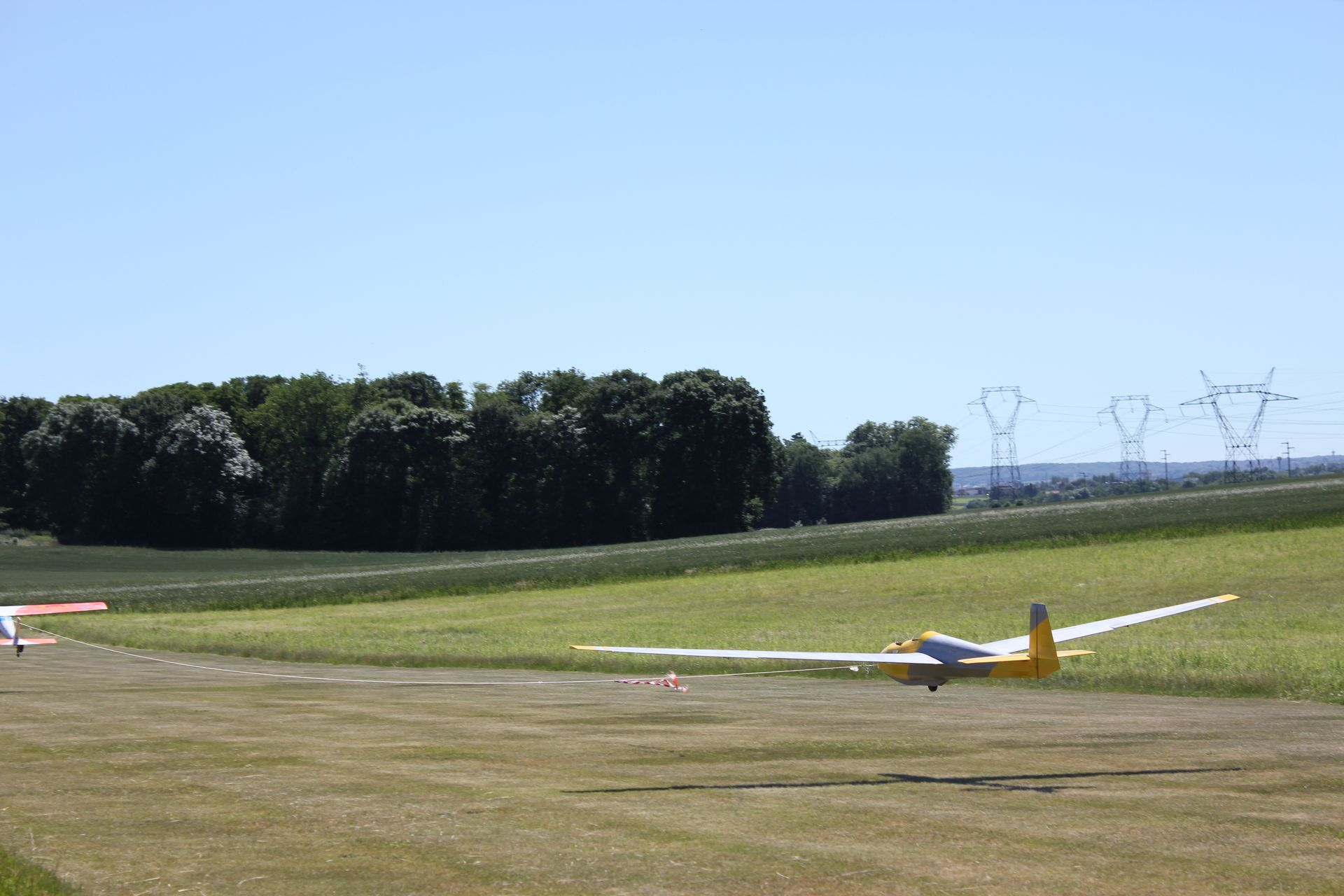

IMG 4284

IMG 4285

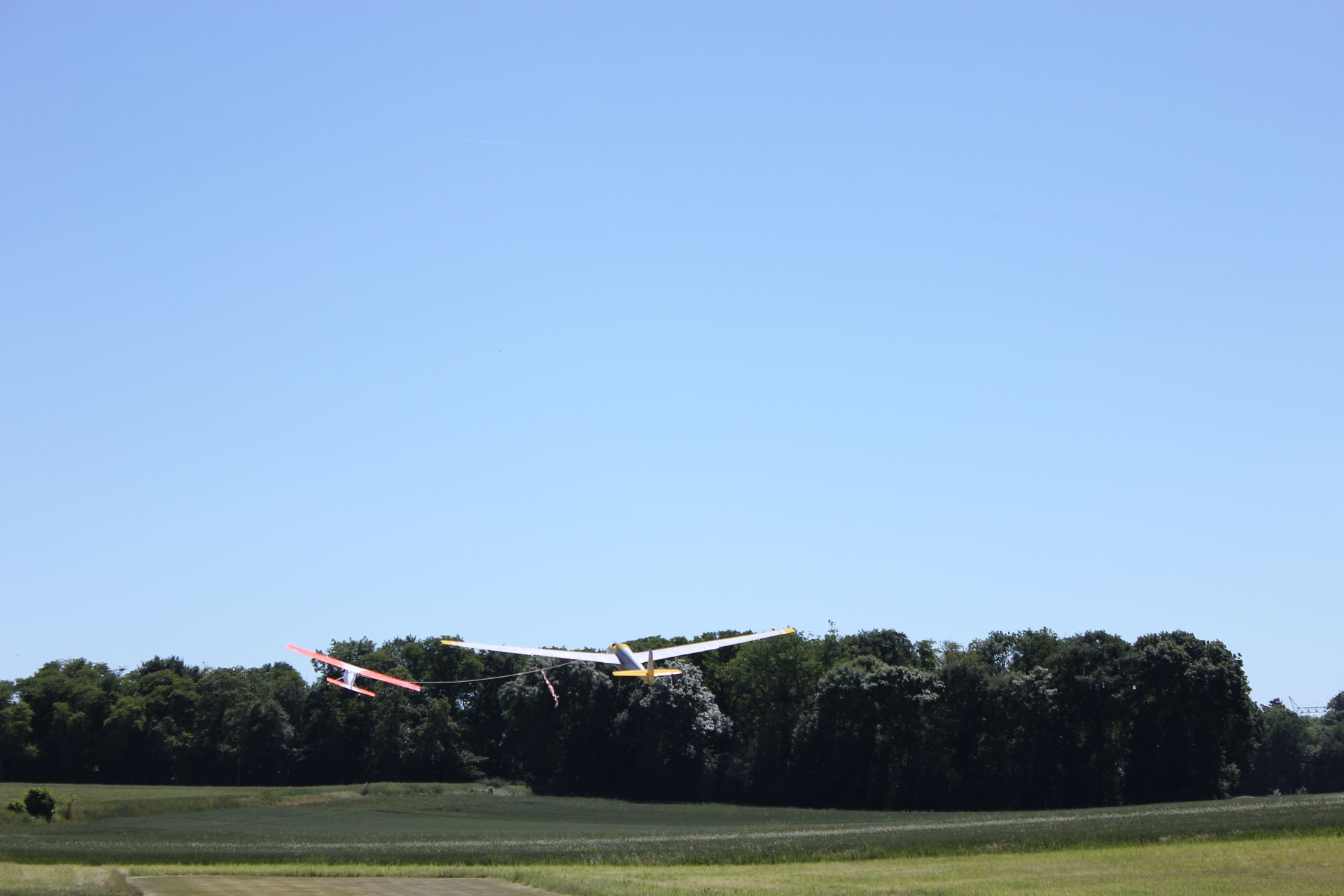

IMG 4286









GLUHAREFF S-22



J'ai toujours du mal à trouver des sujets intéressant et compte souvent sur mon entourage proche pour s'y coller.Cette fois c'est david qui m'a présenté ce planeur.

Le gluhareff est un planeur de 1923 assez spécial pour me plaire.

La base de ce projet tourne autour d'un sujet sur rétroplane http://www.retroplane.net/forum/viewtopic.php?t=3920 .

Les plans de base proviennent de ce site http://iwaru.fi/gluhareff.html.

L'idée etait de réaliser 2 planeurs (David et moi) à partir des plans disponibles.L'histoire à voulu que chacuns partent de son coté avec le même plan de base mais une étude différentes.

Au final , ce sont les mêmes planeurs mais construit avec de légères différences.

L'étude du plan a débuté début juillet avec analyse du site retroplane pour "comprendre" la construction.

01/09/2016

Je récupère les plans PDF disponible sur le site IWARU pour les faires imprimer chez un imprimeur local.

Afin de simplifier le montage , je reprends le dxf des ailes disponible et profite d'un FABLAB local pour découper l'ensemble des nervures au laser.

15/09/2016

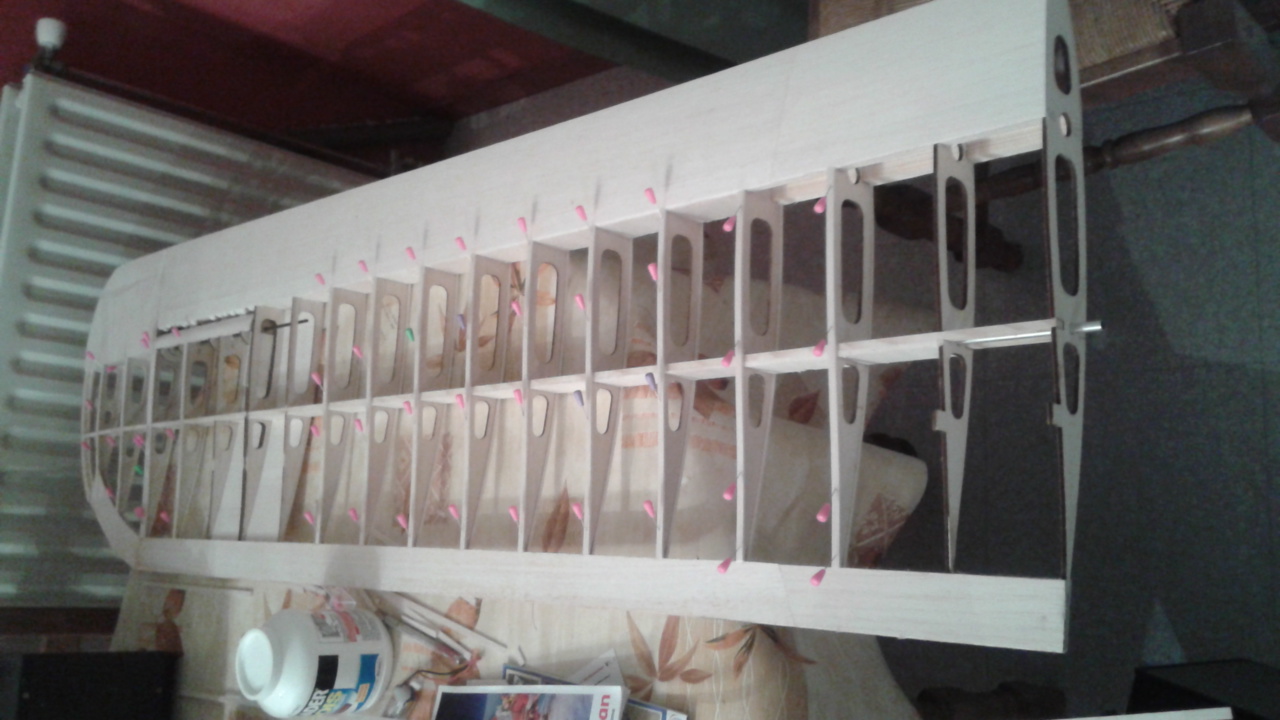

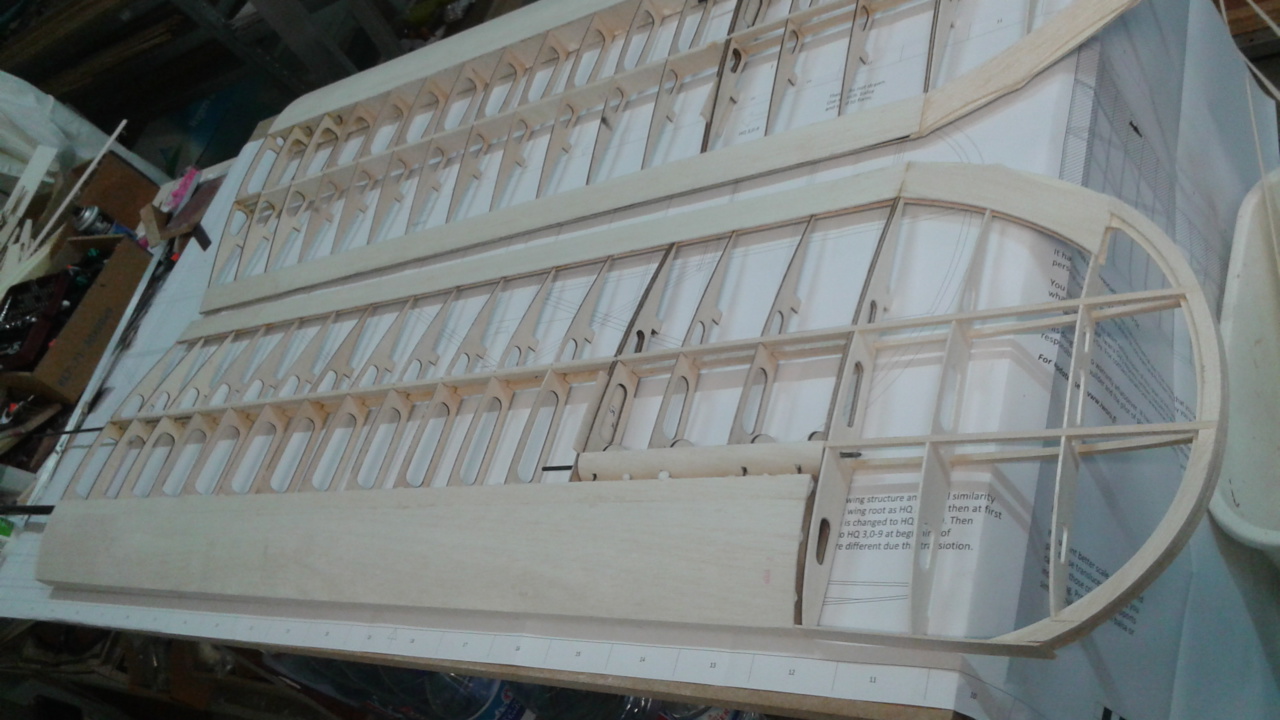

Montage des ailes.

La clé d'aile à été modifiée pour recevoir un jonc carbone de carbone.

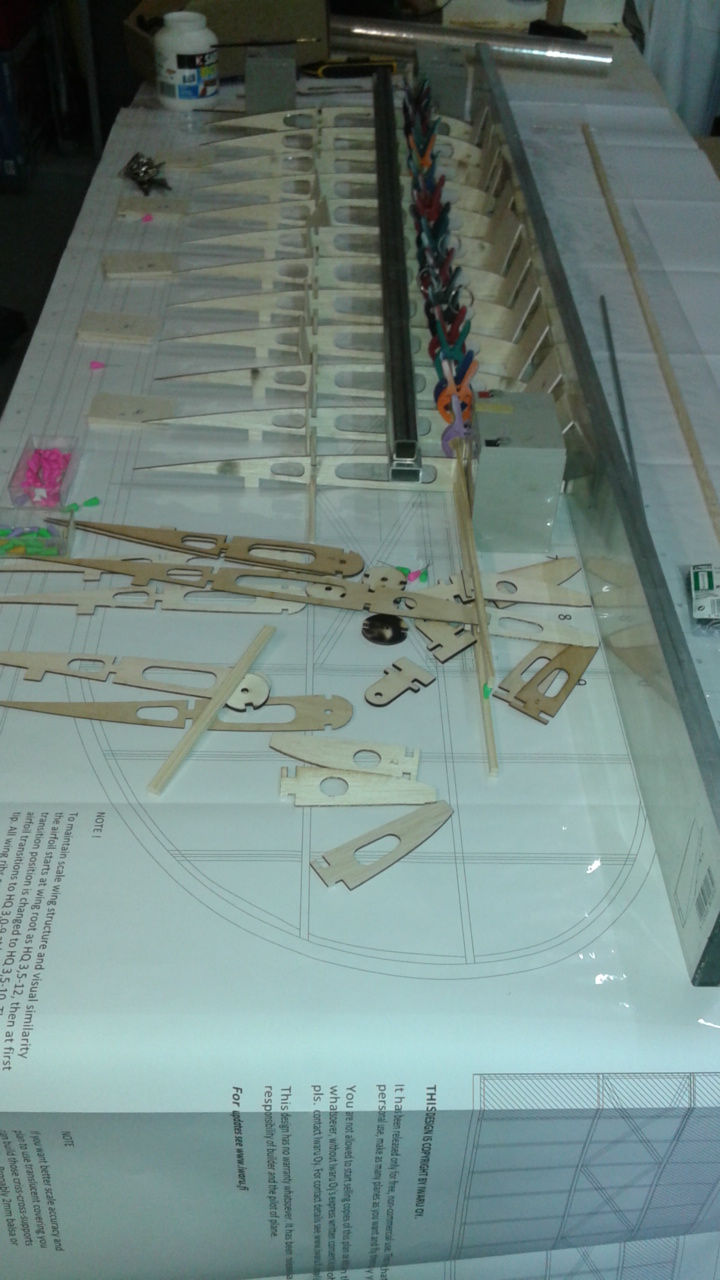

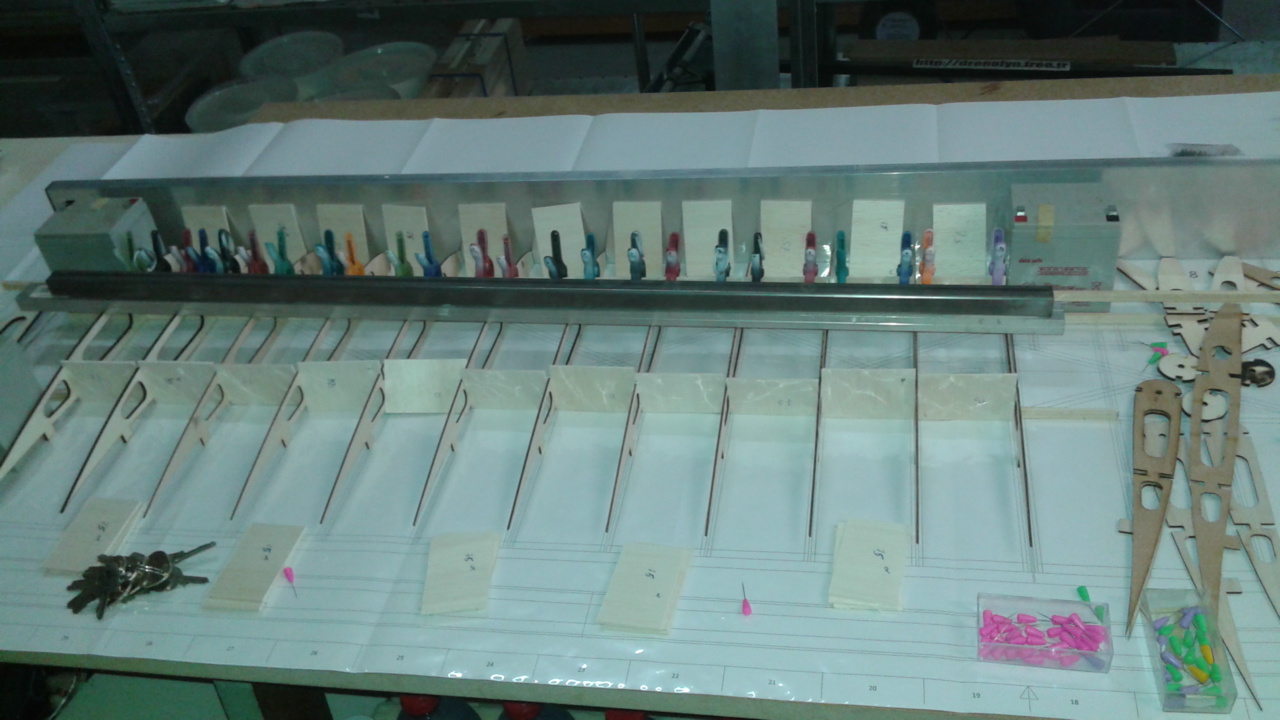

 Aile aile1

 aile2  aile3

19/11/2016

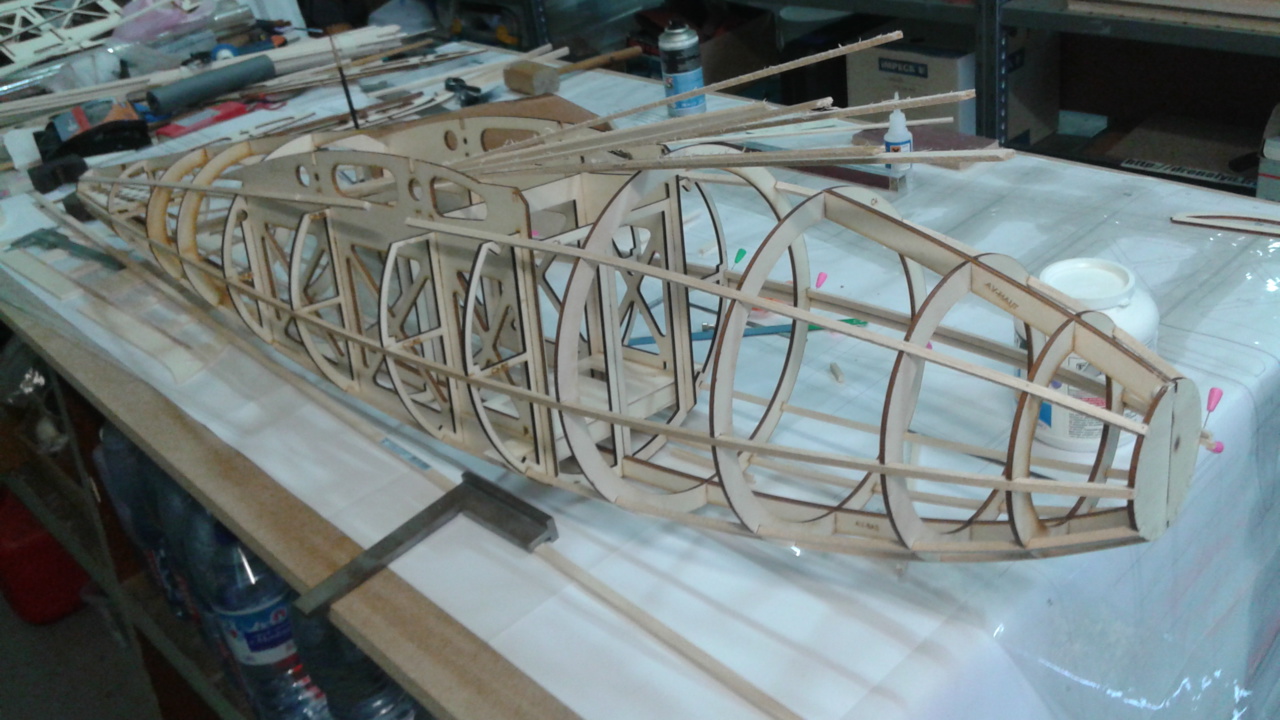

Assemblage des coquilles du fuselage.

Fuselage

20/11/2016

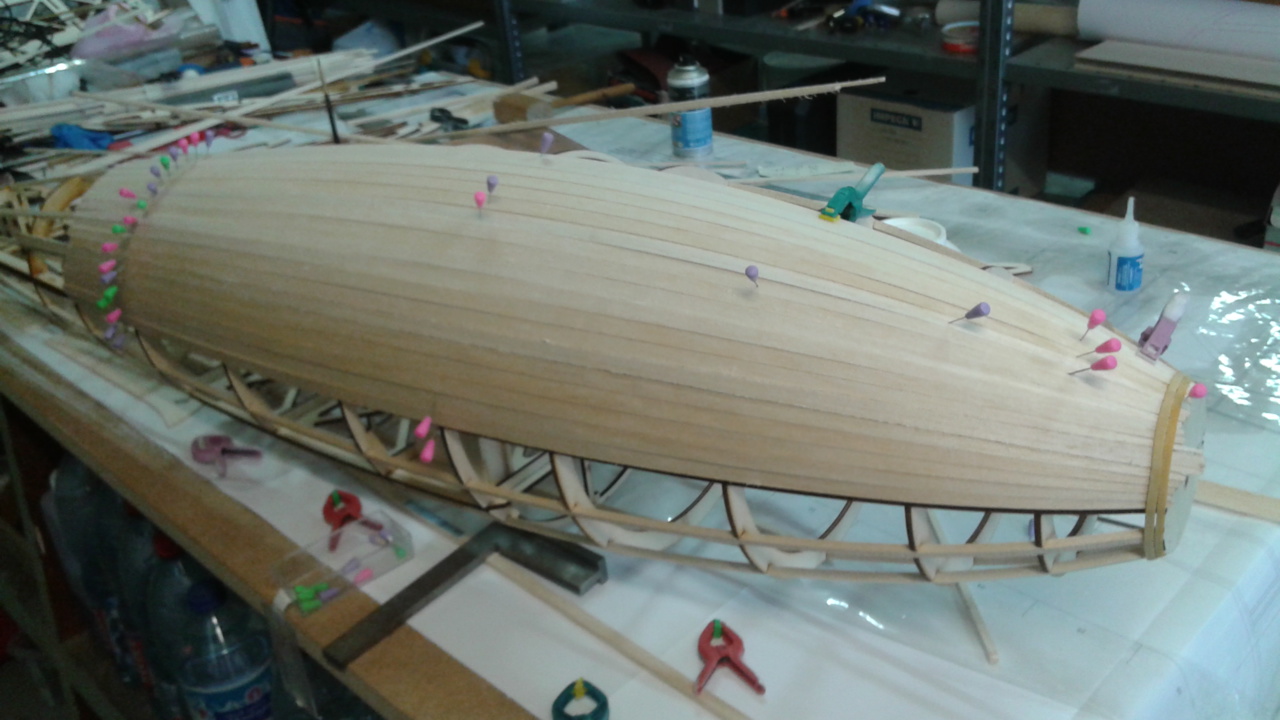

Lattage a blanc du fuselage avant collage définitif

 latte a blanc

25/11/2016

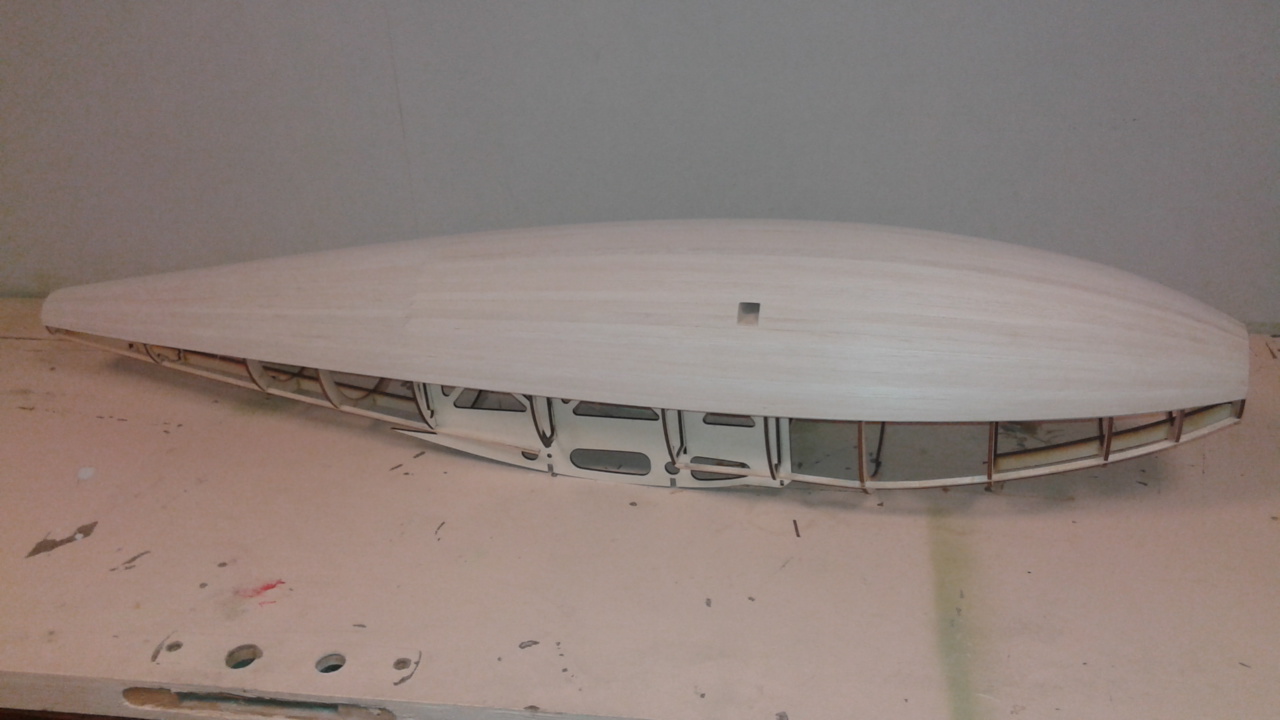

Cette semaine j'ai terminé le lattage inférieur du fuselage.Poid pour l'instant 640 Grammes.

20161125 200412

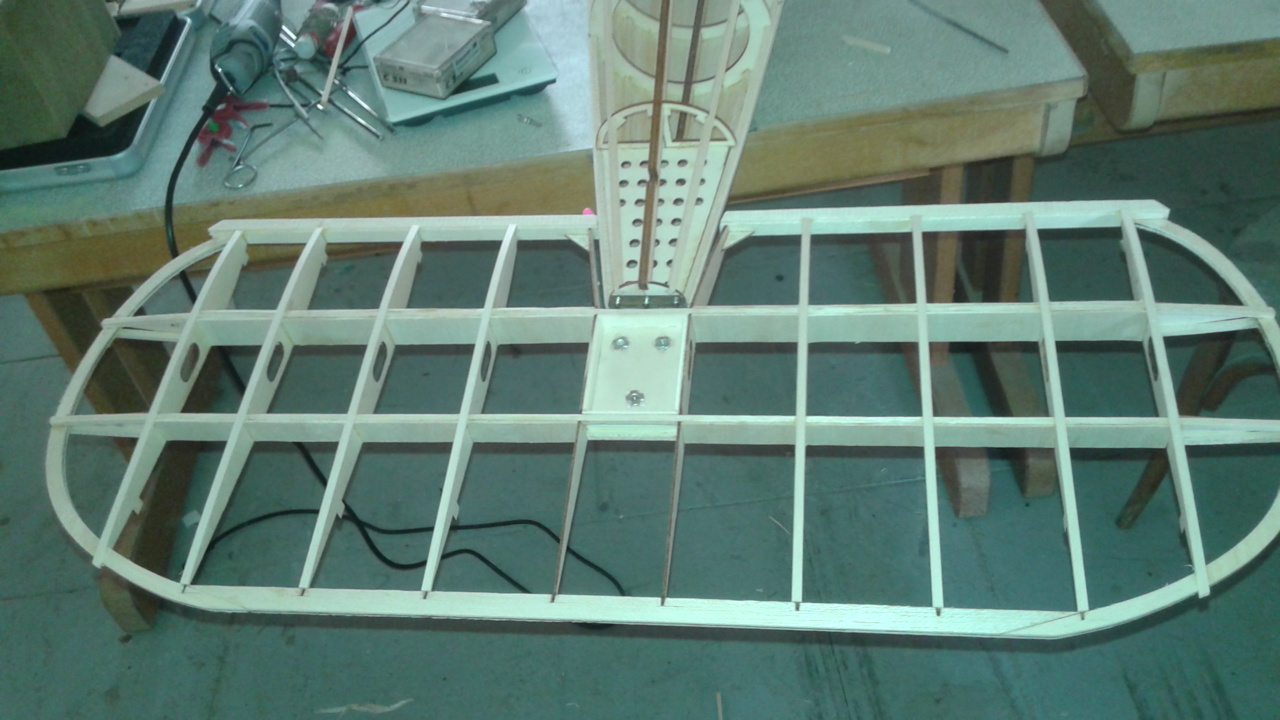

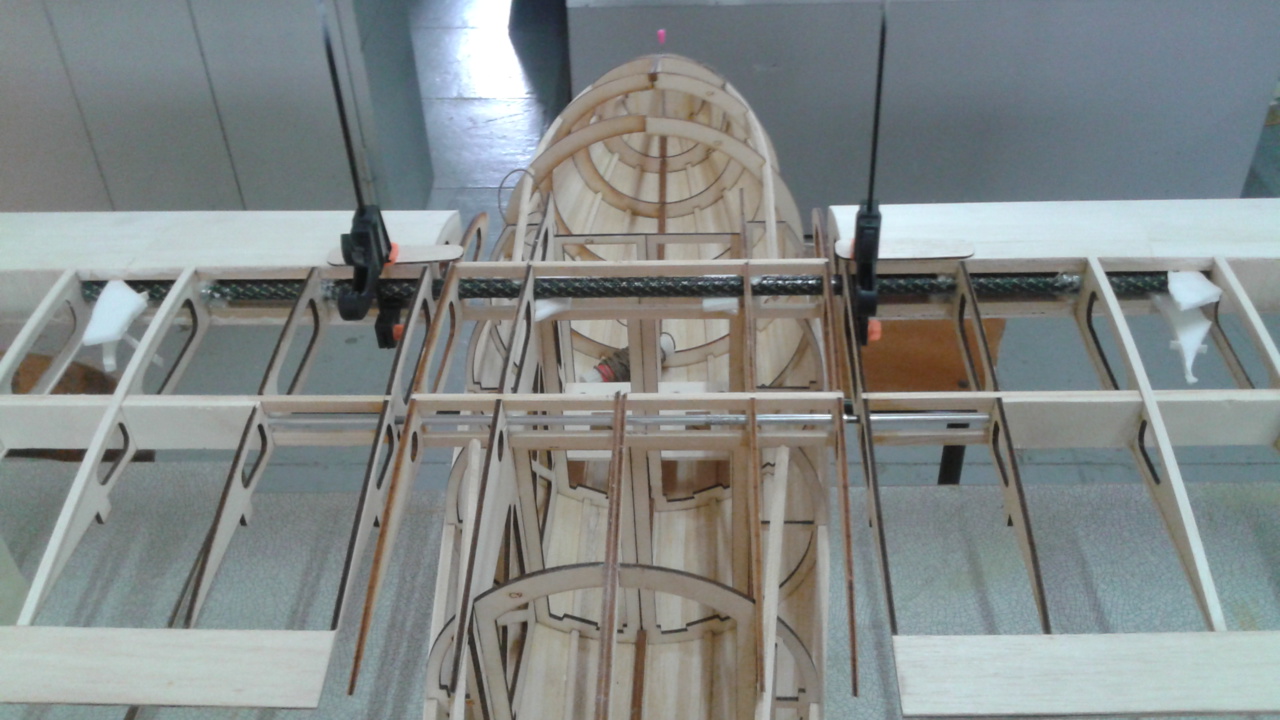

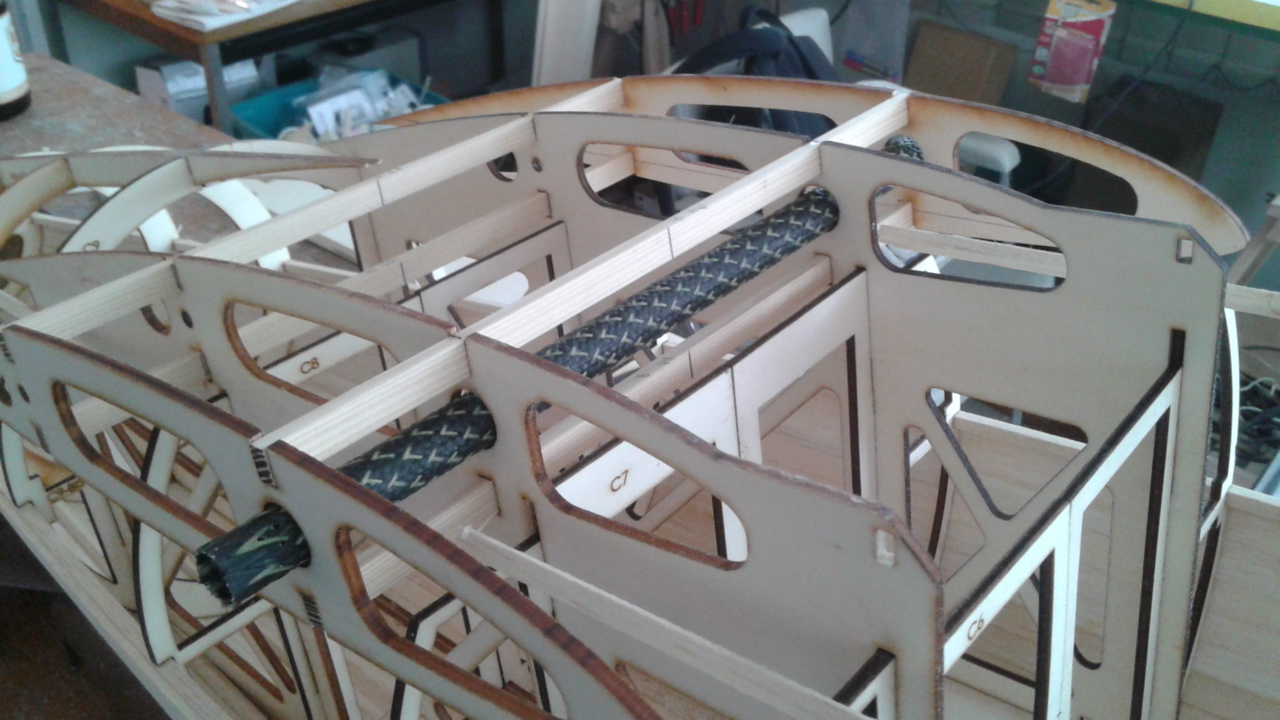

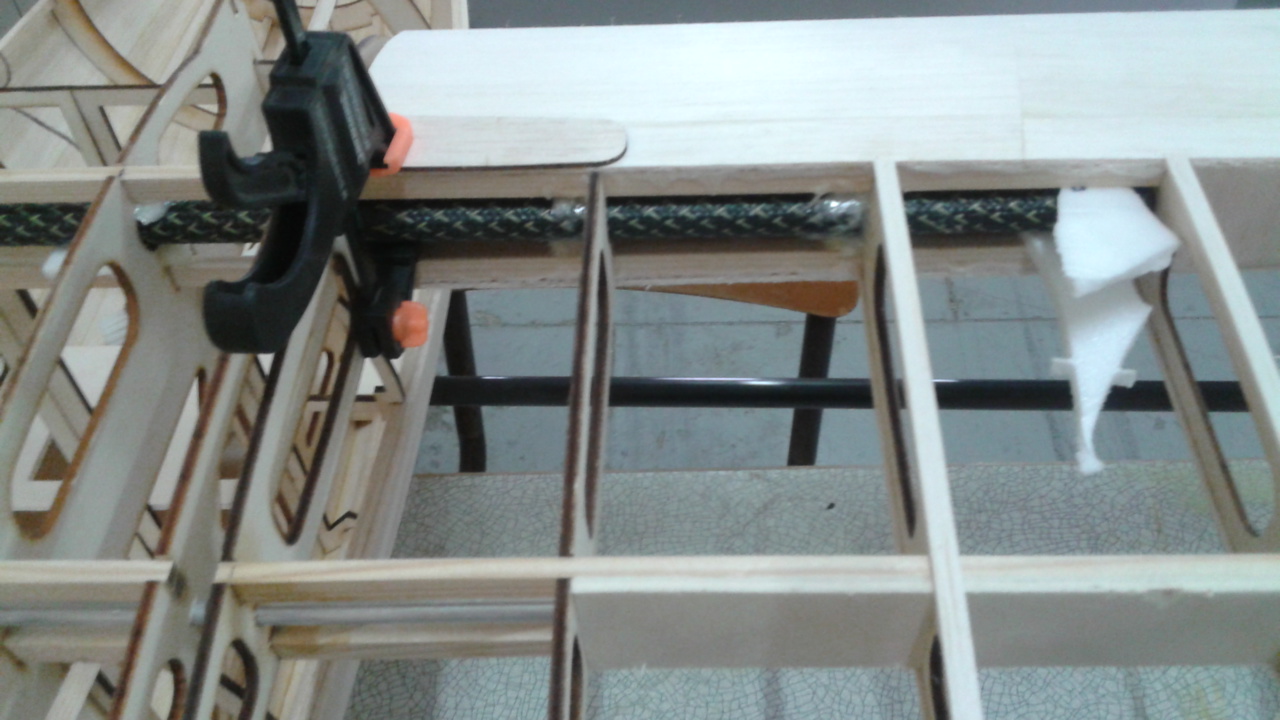

Suivi de la confection des fourreaux de clé d'aile.Cette dernière est en carbone de 12mm.

foureau1  foureau2

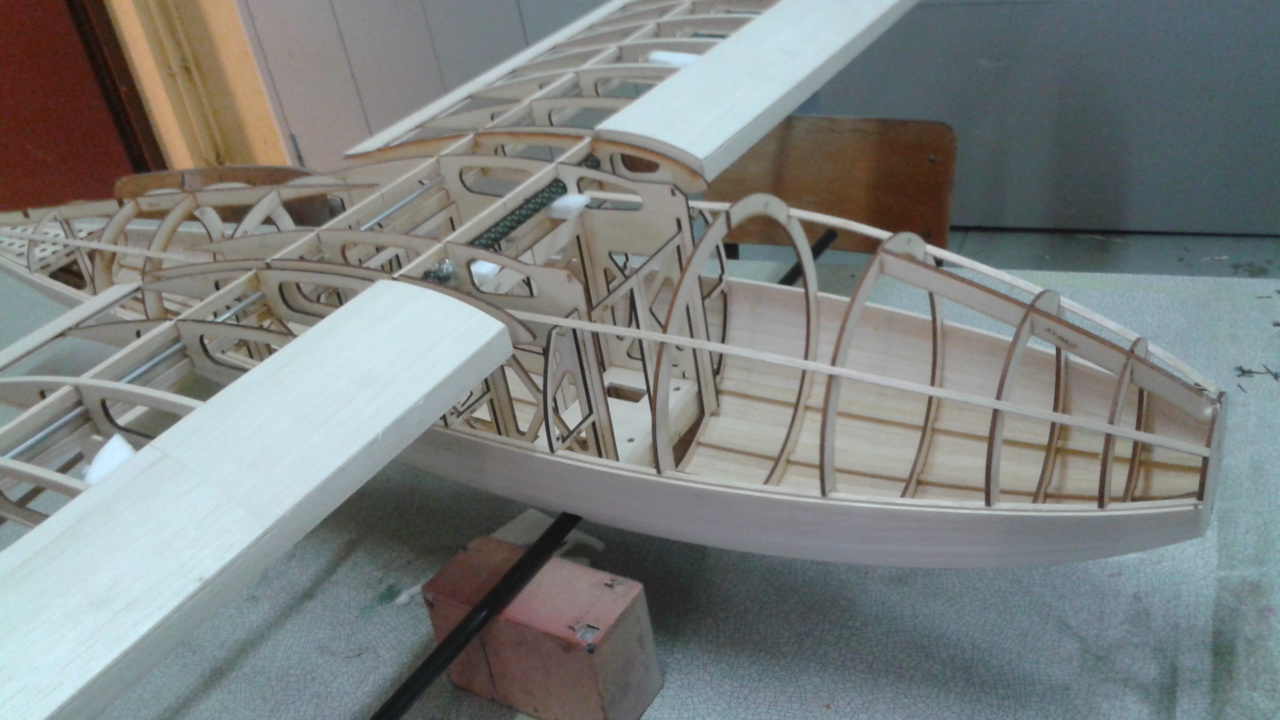

mise en croix



Vidéo de fonctionnement des ailerons.Le débattement est de +- 25 mm

vidéo aileron



30/06/2017

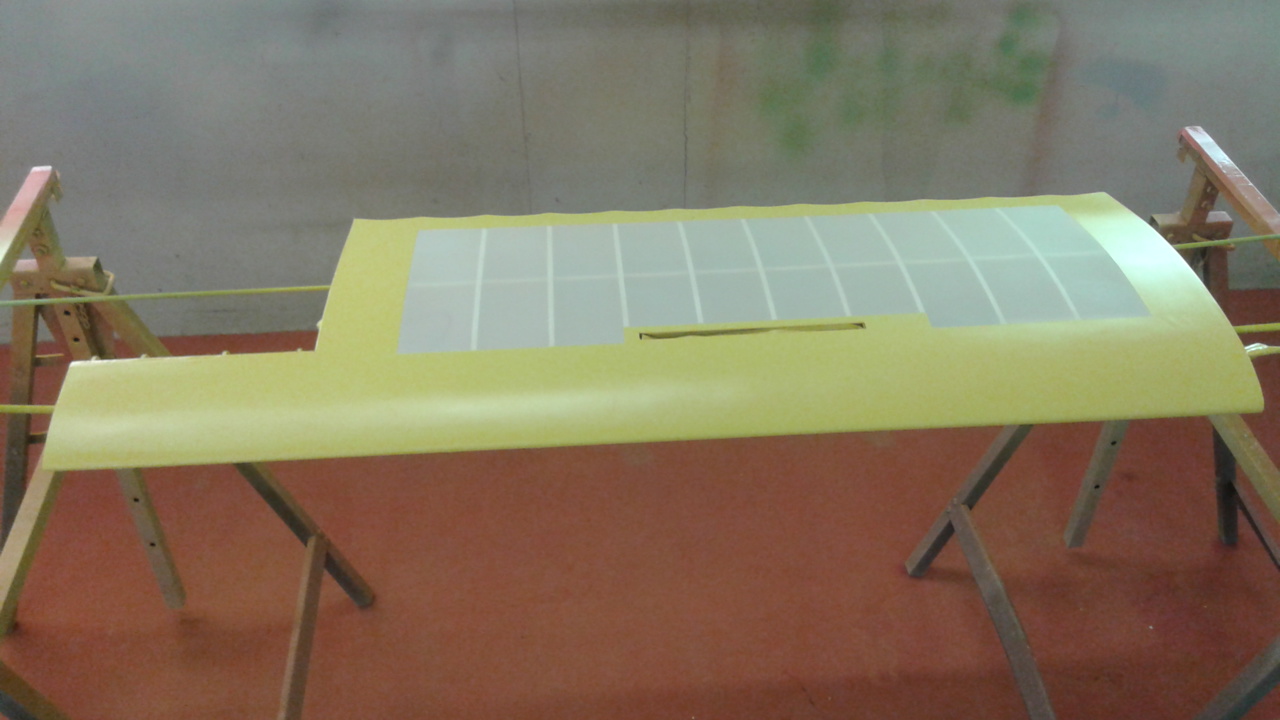

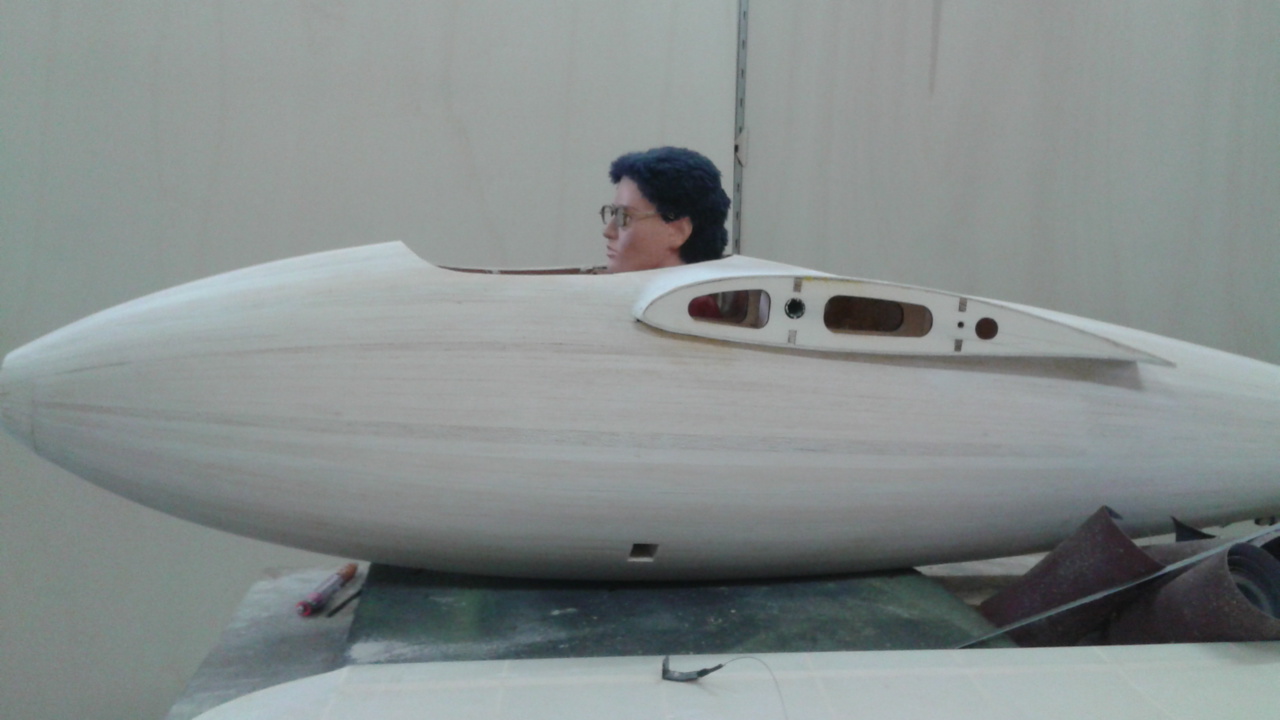

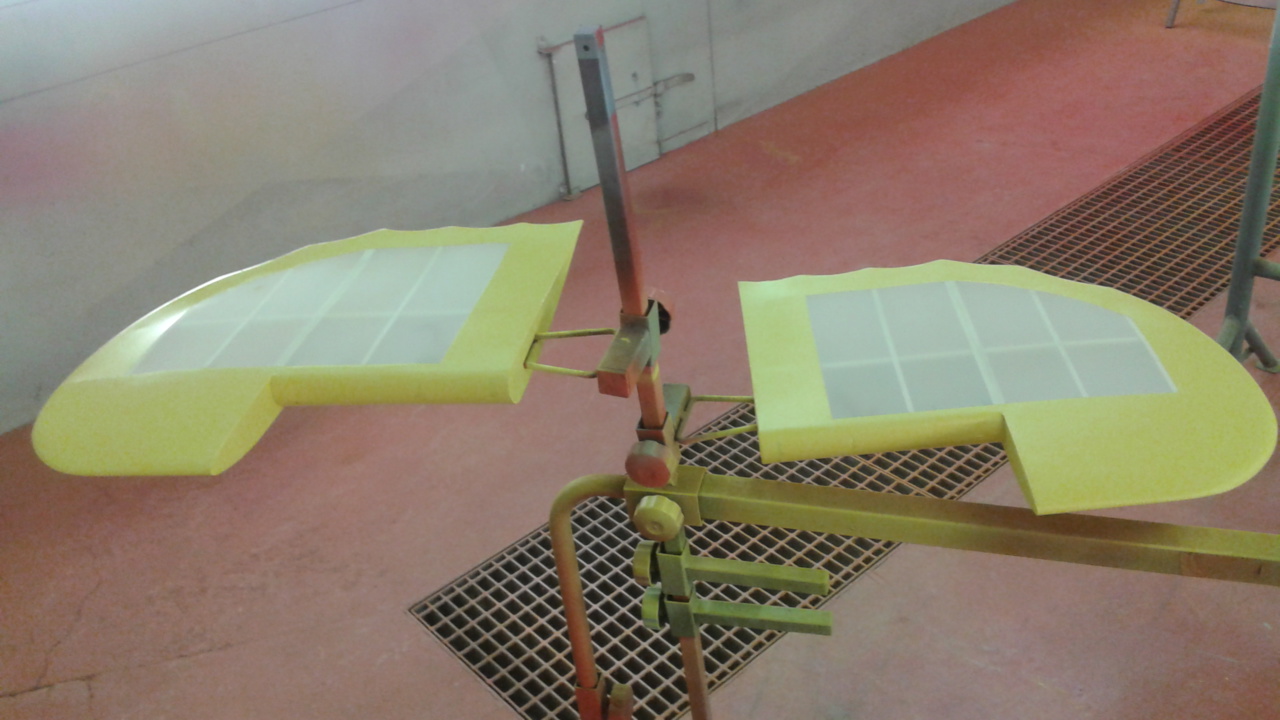

Coffrage complet du fuselage, finition des ailes,stab et peinture.Les ailes,dérive et stab sont entoilés au diacov.Le fuselage à été marouflé à la toile 39g/m2 puis apprêter.





02/07/2017

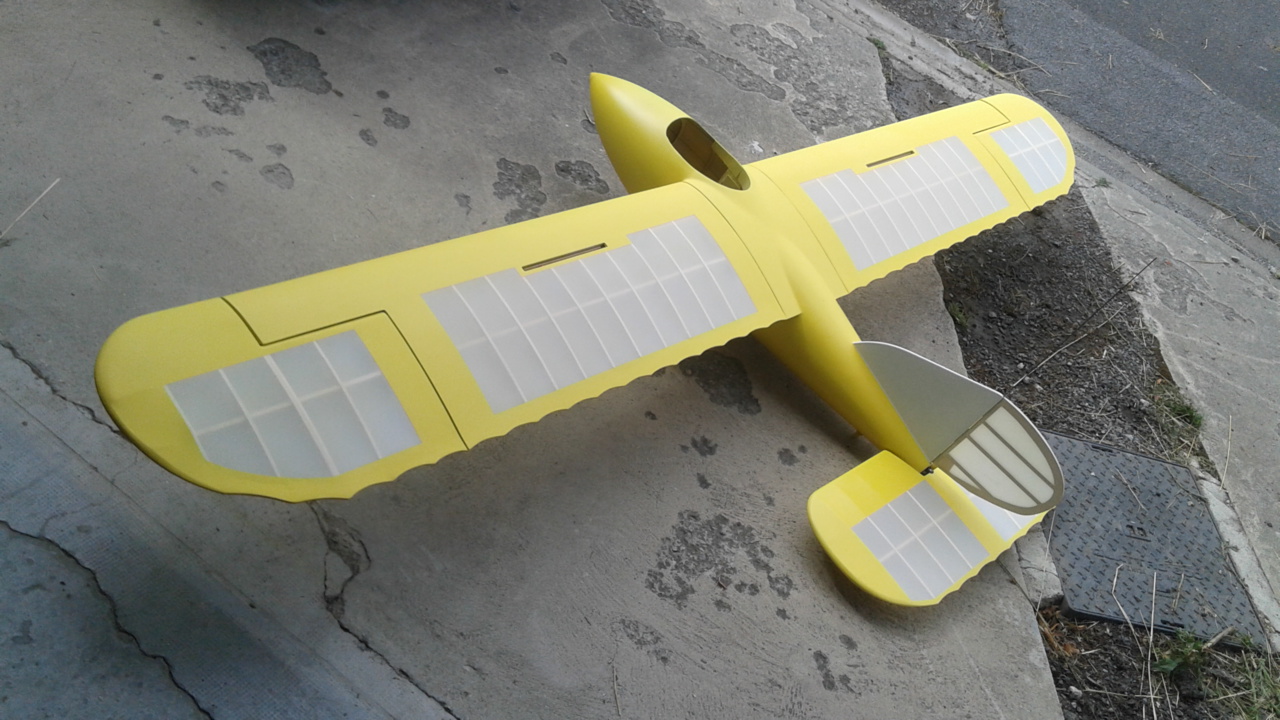

Montage à blanc pour se donner une idée.
