09/01/2016

Voila quelques temps que je souhaitais réaliser une nouvelle machine pour la découpe au fil chaud.Trainant sur le net , j’étais tombé sur un post de TURBI qui présentait une mécanique assez original pour qu'elle puisse me plaire.Les caractéristiques principals de sa mécanique résidait dans l'utilisation de profilé V-slot et de pièces imprimées en 3D.

Le temps passant et n'arrivant pas à imprimer correctement des pièces en ABS , le projet prenait du retard tous en restant dans un coin de tête. L'opportunité de pouvoir utiliser une ultimaker2 remet donc en avant ce projet.

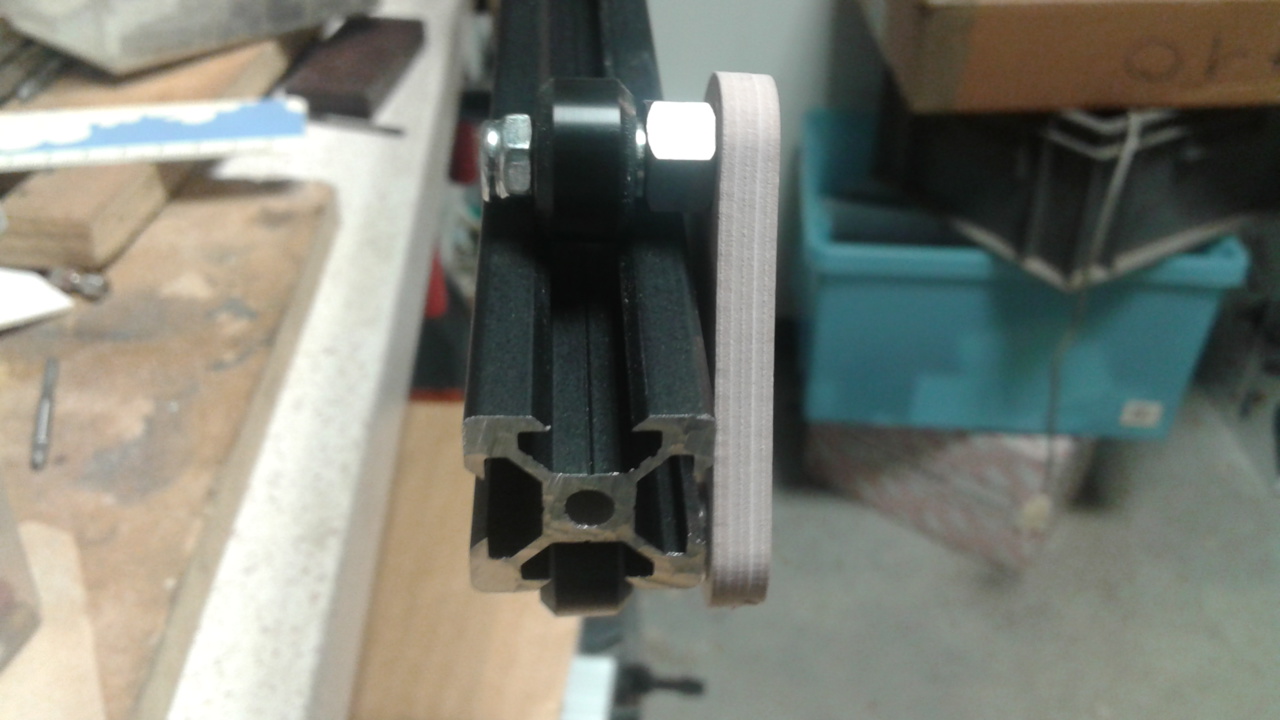

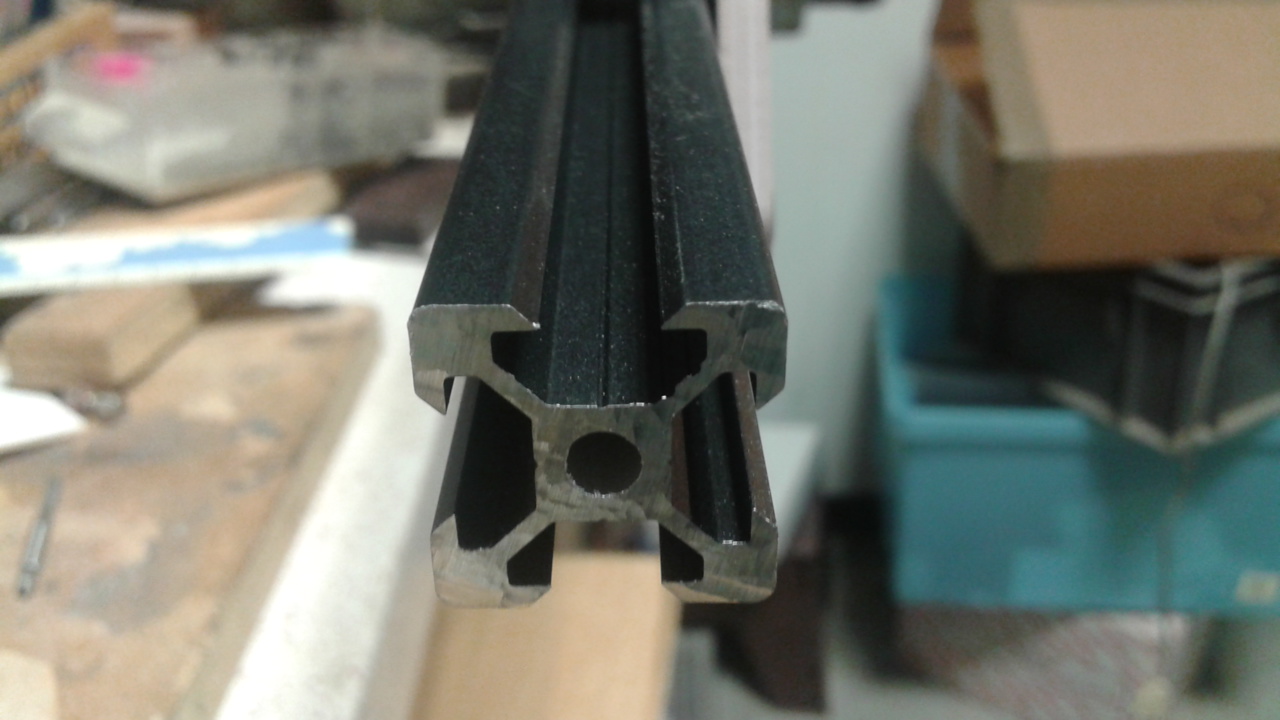

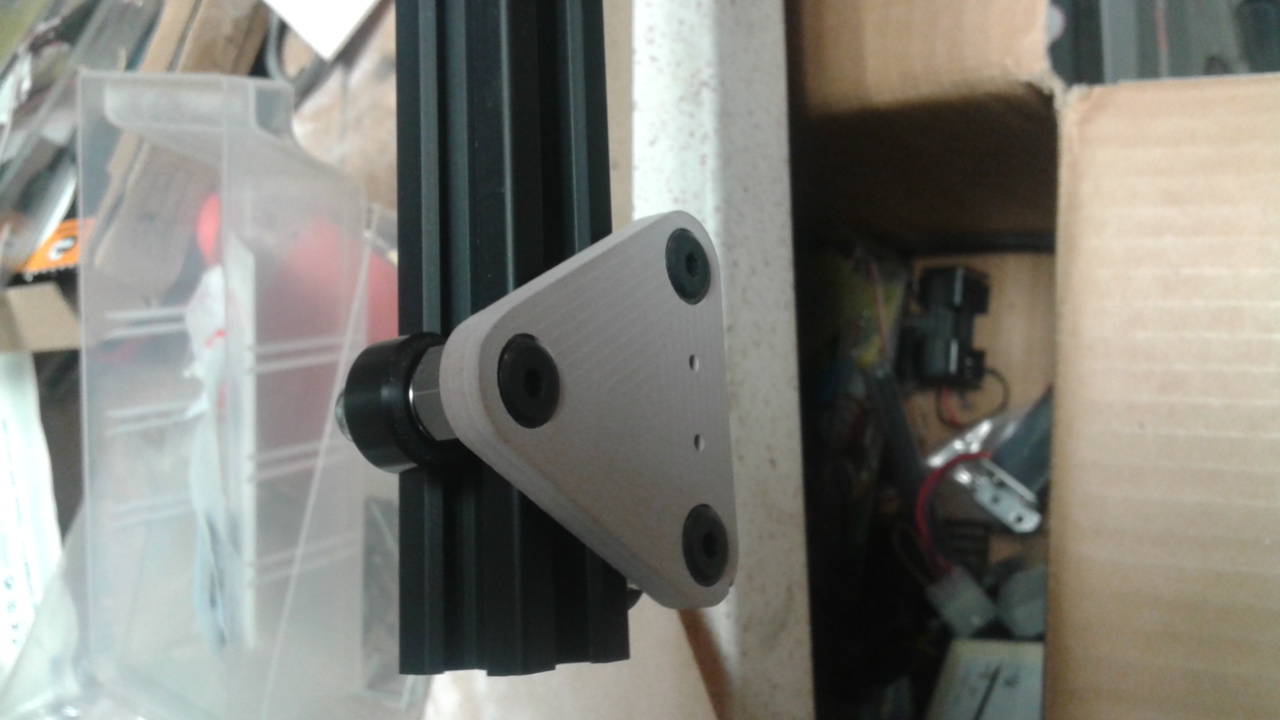

Voici le profil qui sera utilisé pour les guidages linéaires(V-Slot) :

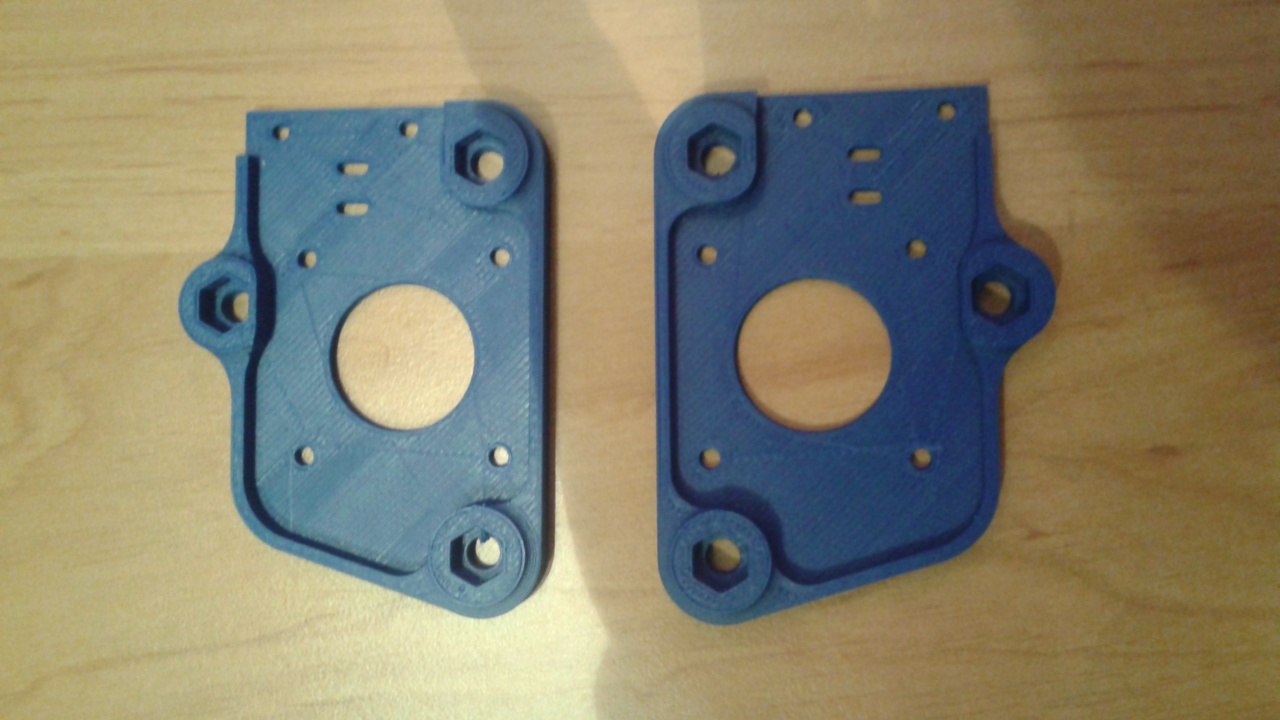

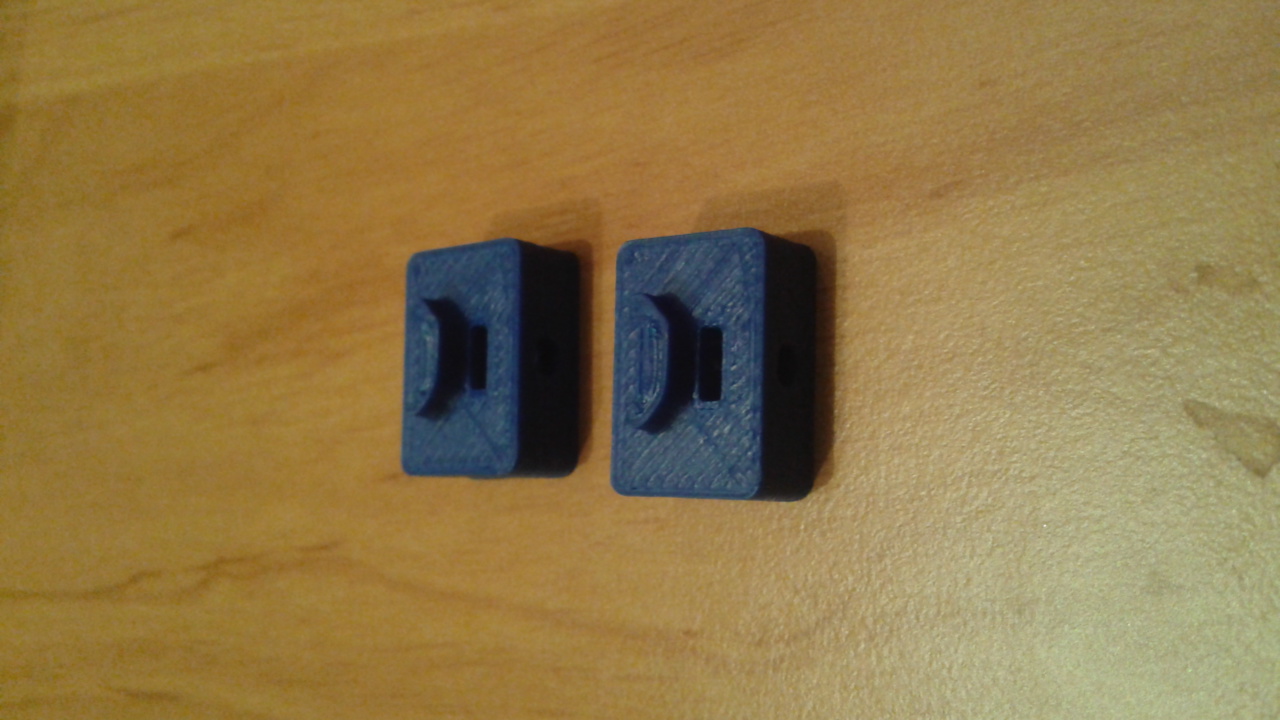

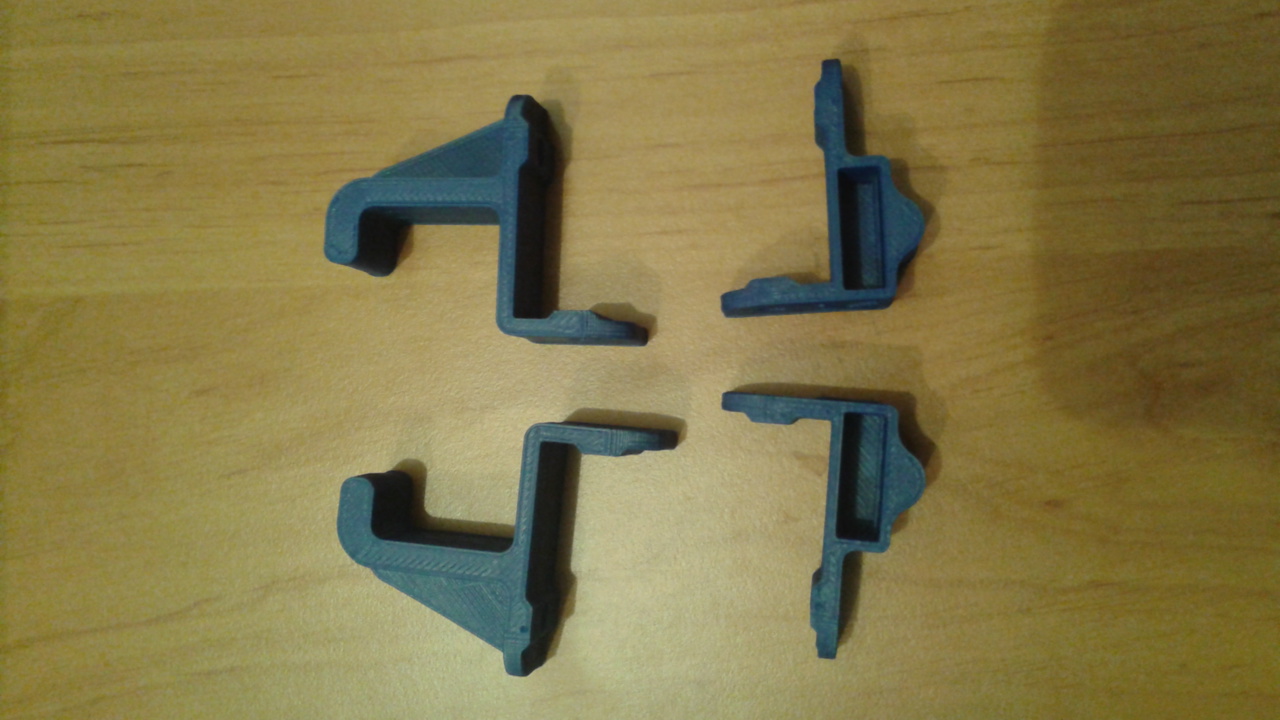

Quelques pièces ont été imprimées en ABS :

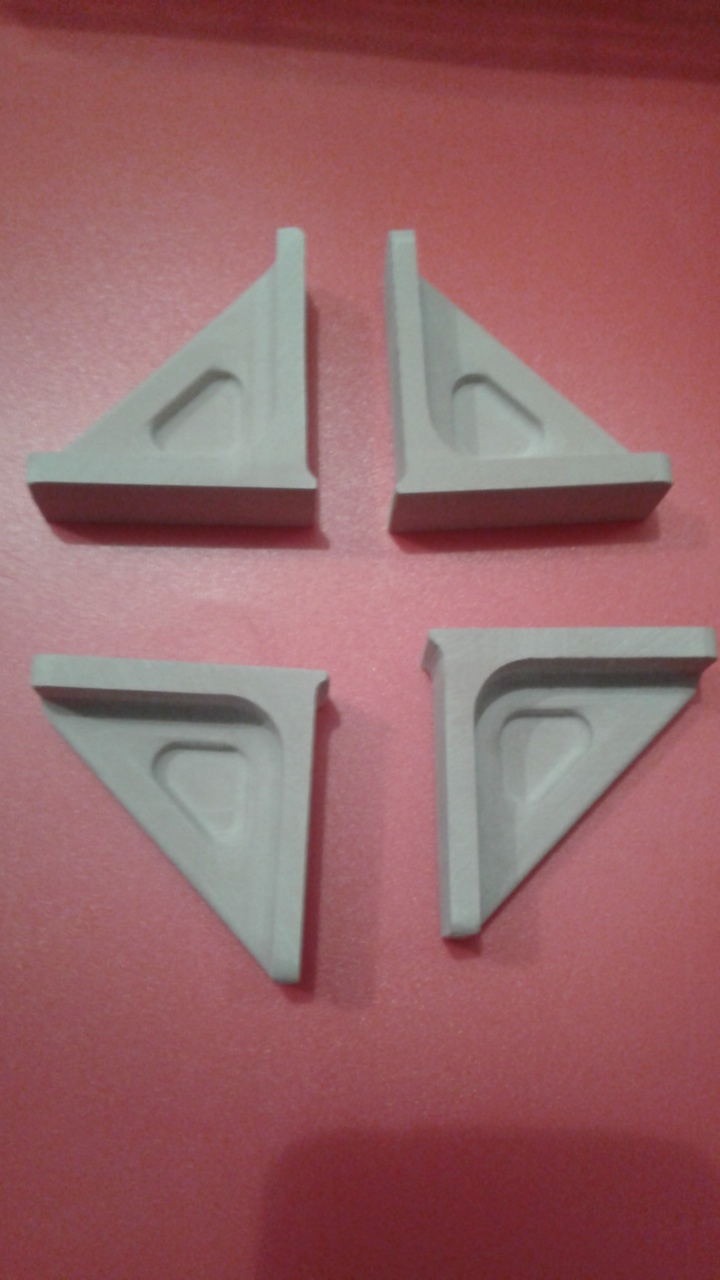

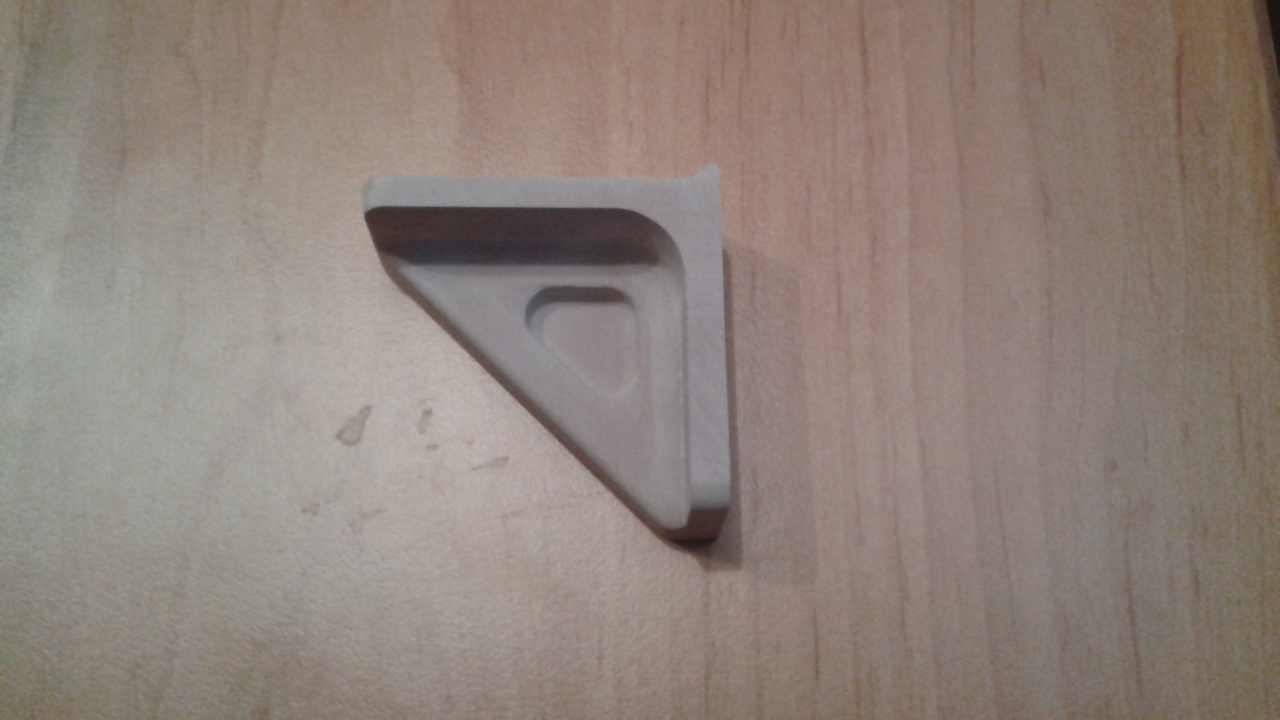

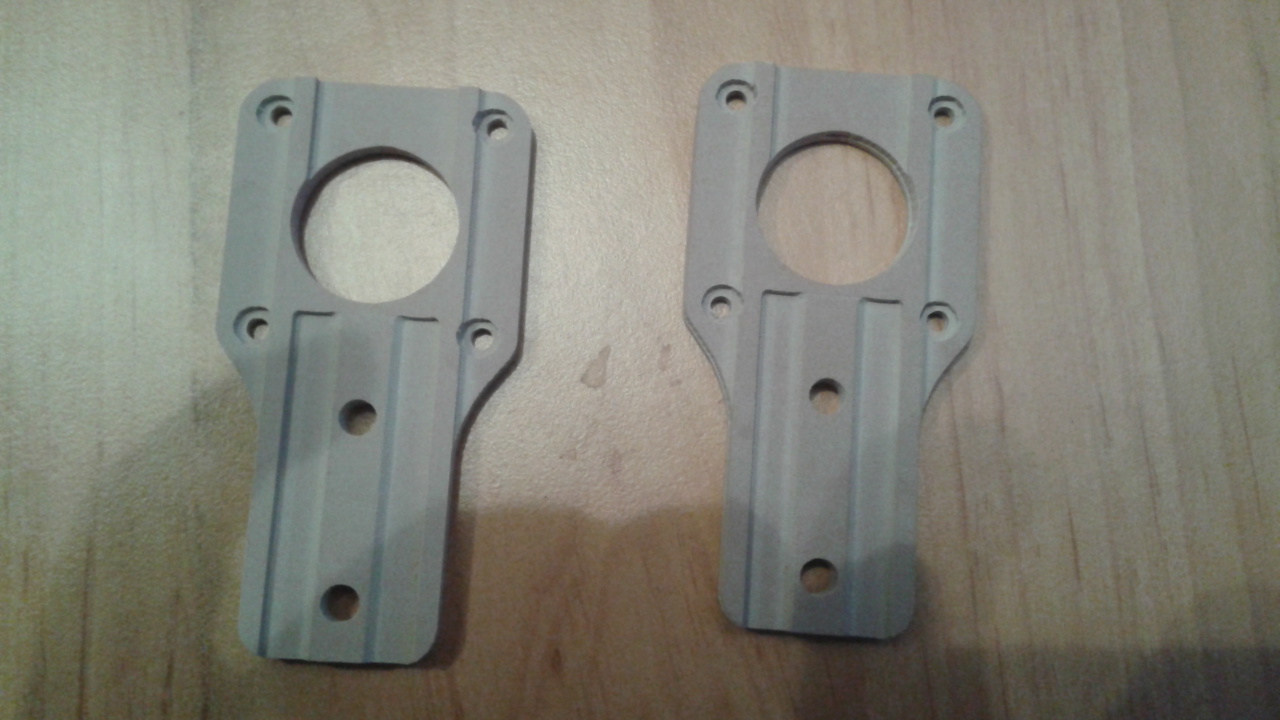

 D'autres pièces sont usinées en 3d dans de la résine usinable :

Partie électronique :

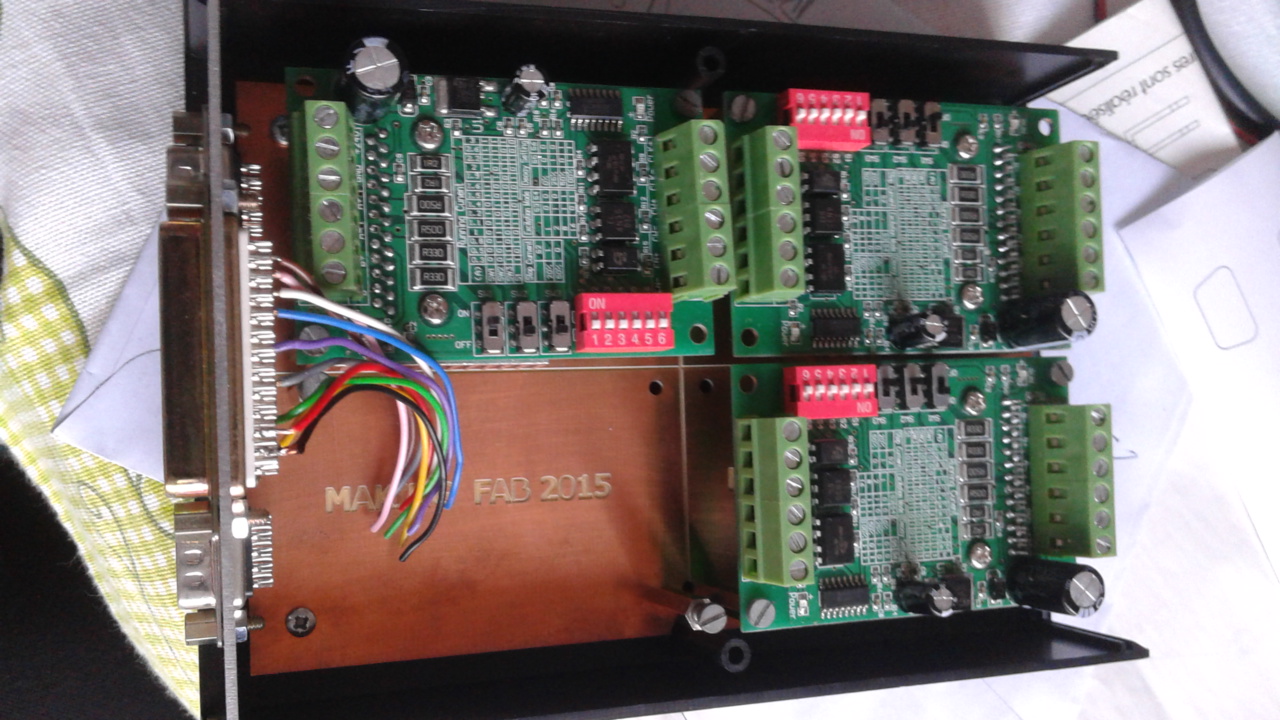

L'électronique sera articulée autour de cartes de commande pour moteur pas a pas à base de TB6560.

19/11/2017

En attendant la mise à jour voici la vidéo de la première decoupe ;o)

03/12/2017

Le week-end à été consacré à la réalisation de la carte chauffe qui sera piloté par la sortie PWM del'interface IPL5X.La carte électronique à été realisé en gravure "anglaise" grâce à eagle et son plugin PCB-GCODE.

Fichier Eagle de l'interface (Fichier à télécharger,renommer en .zip et decompresser avec MDP decoupe)

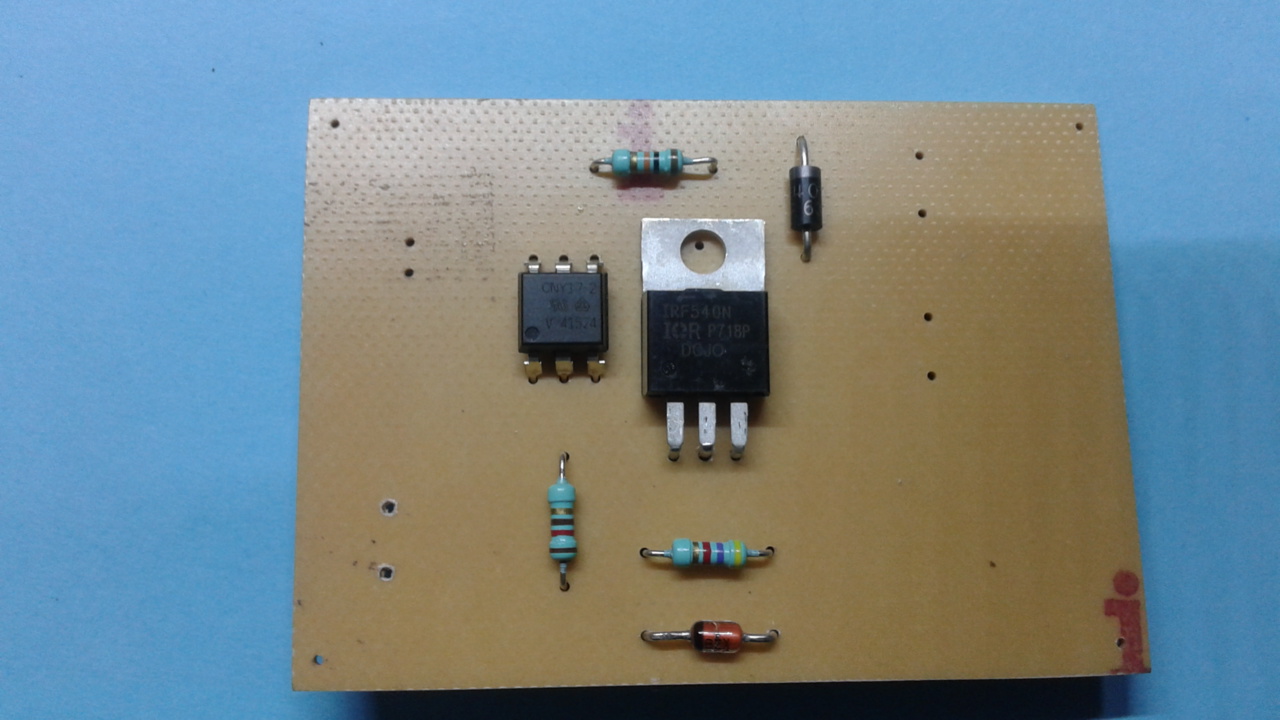

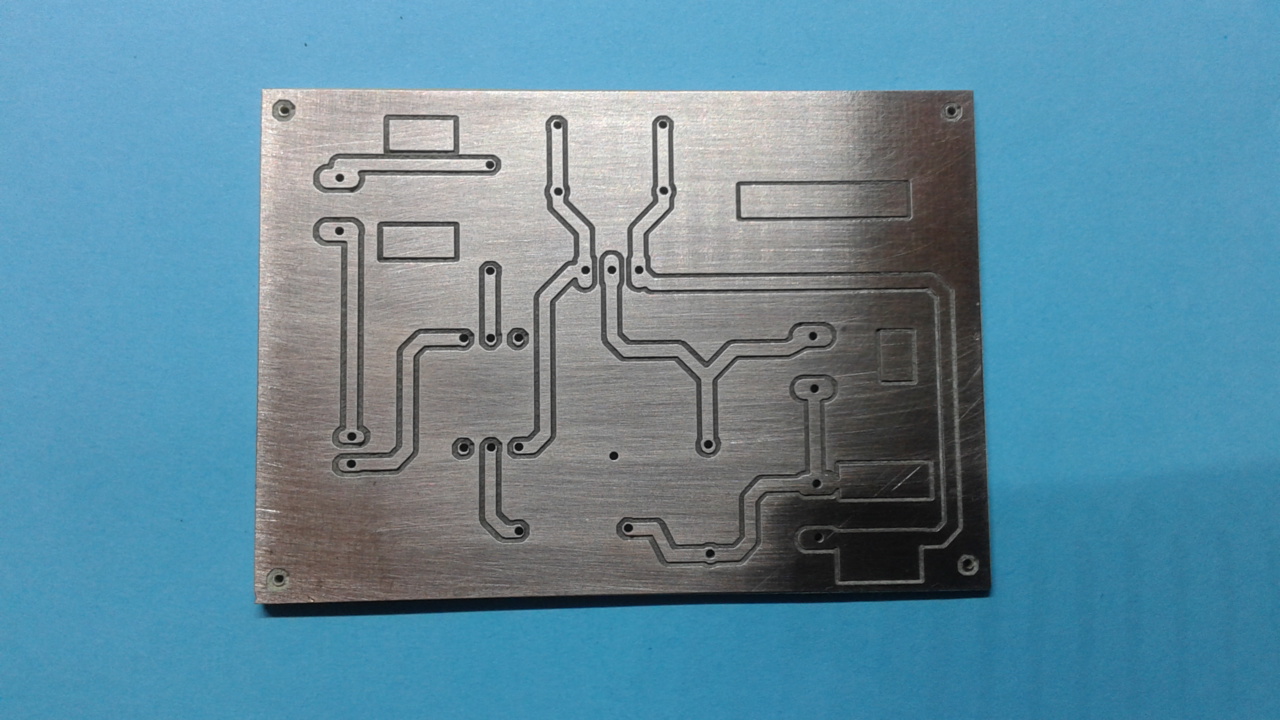

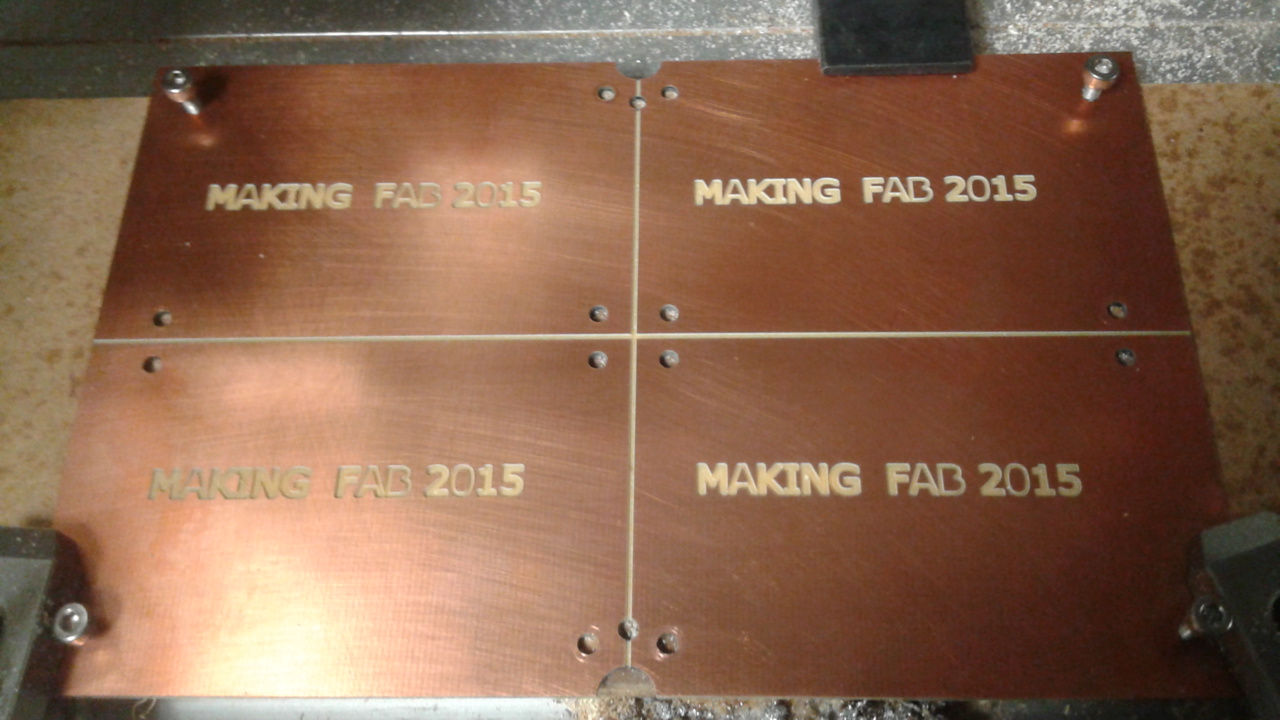

Gravure	Implantation

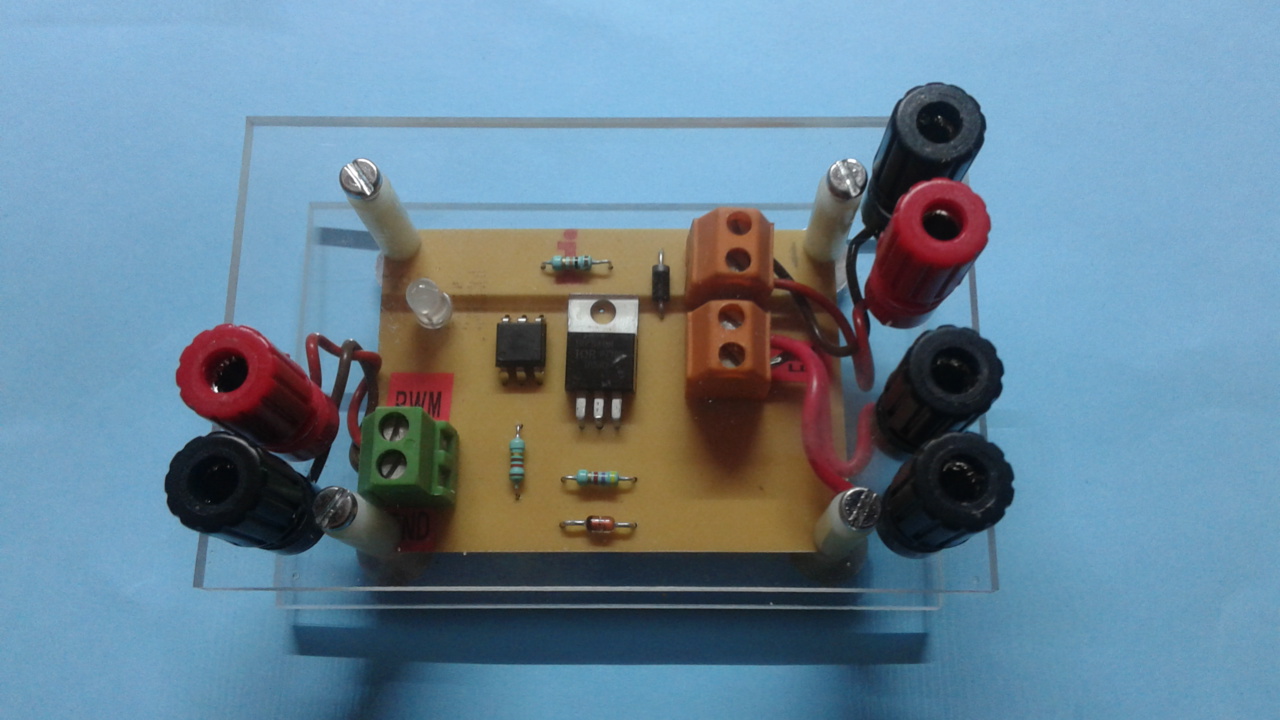

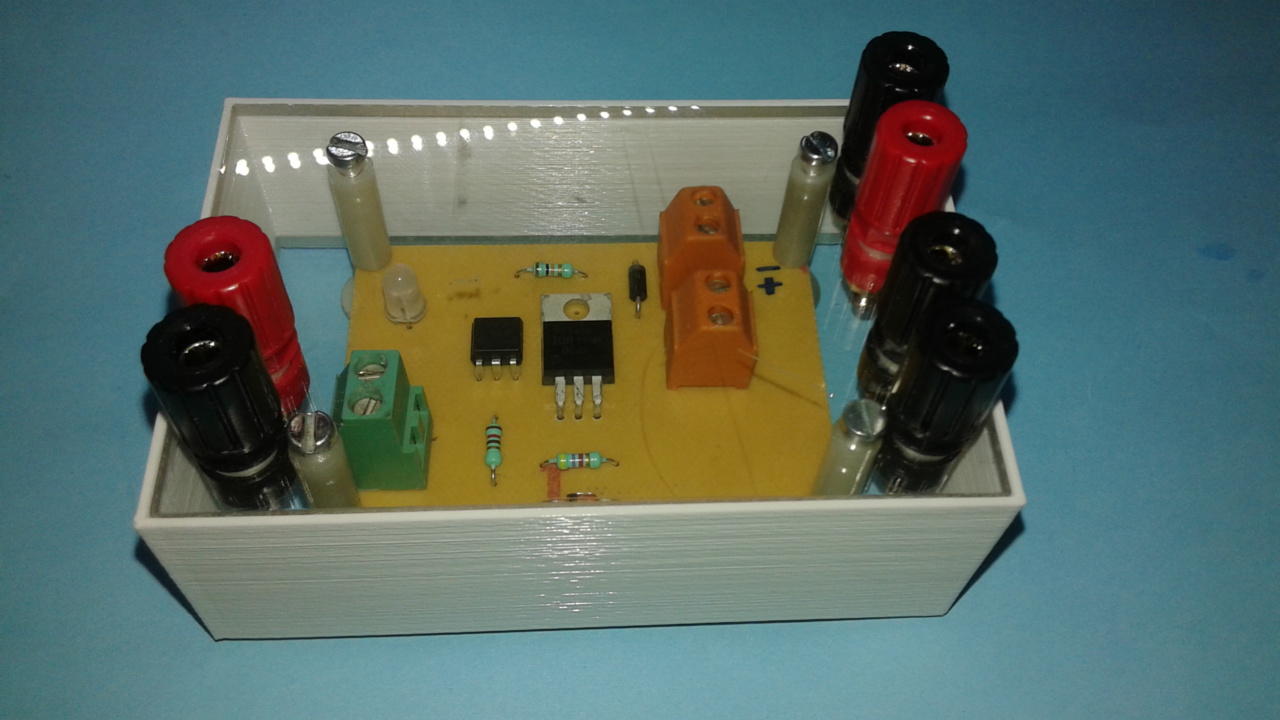

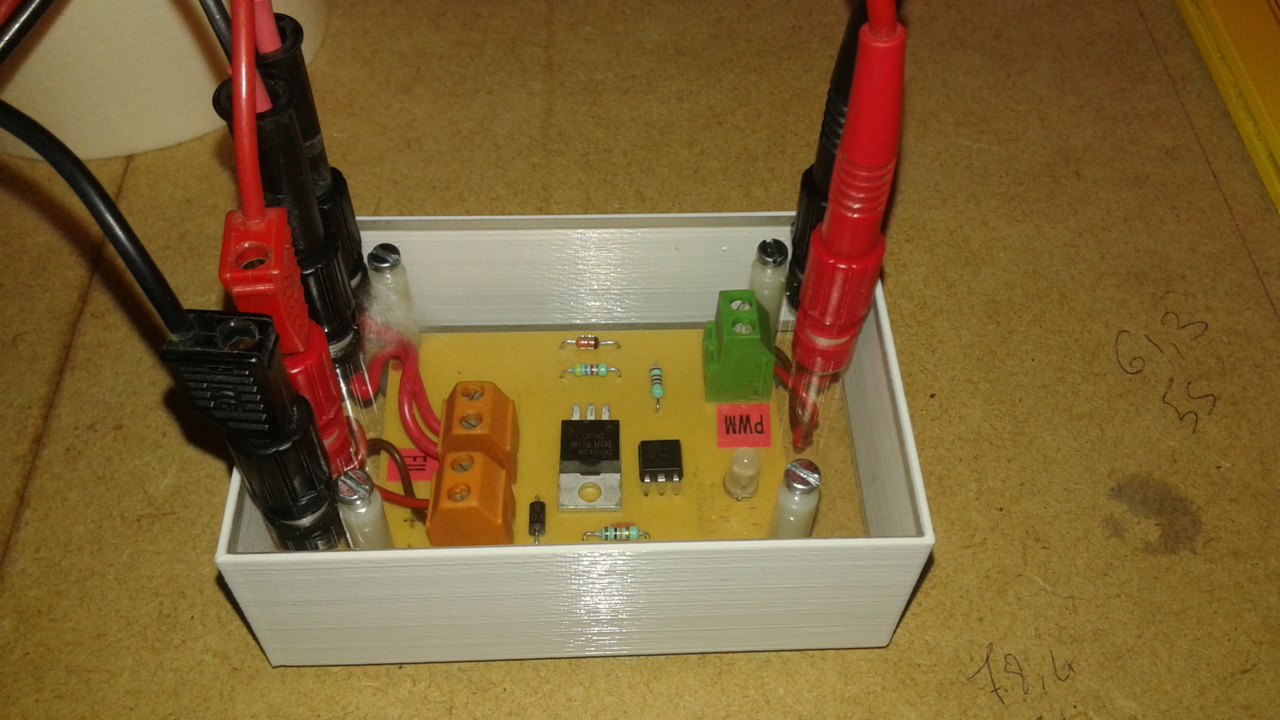

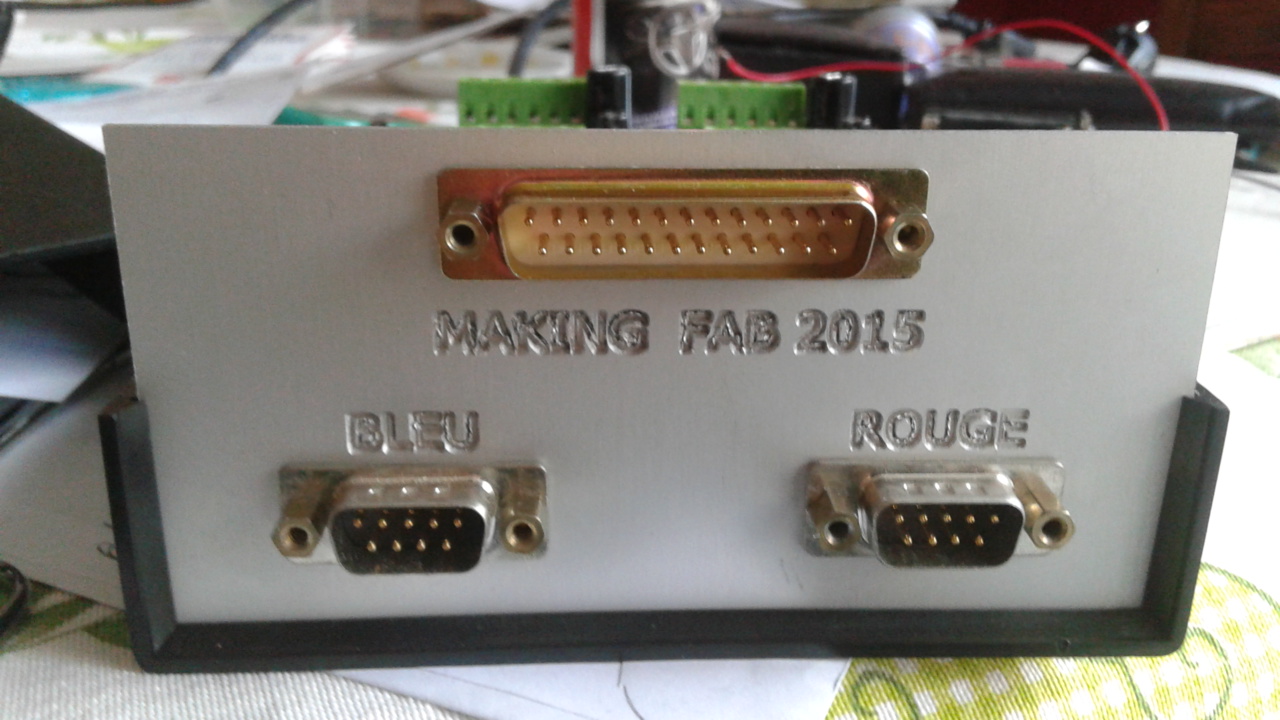

Mise en "boitier"	Mise en place des "coté" imprimés en PLA
